L’edificio sorge nel centro storico di Finale Emilia e presenta una struttura portante in muratura di mattoni pieni, solai in acciaio ed in legno, scale in muratura. L’edificio si sviluppa per tre piani fuori terra. La destinazione d’uso è residenziale. La struttura ha subito gravissimi danni per effetto dei sismi del maggio 2012 ed è stato dichiarato inagibile in seguito a verifica tecnica. I principali interventi strutturali realizzati sono i seguenti: realizzazione di nuove fondazioni in c.a. in corrispondenza delle pareti in murature aggiuntive. Realizzazione di cordoli in c.a. in corrispondenza delle fondazioni in muratura esistenti aventi funzione di ancoraggio delle reti degli intonaci armati funzione di contenimento dei cedimenti differenziali. Consolidamento di murature esistenti mediante cucie e scuci ed intonaco armato. Sostituzione dei solai esistenti in legno ed acciaio. Realizzazione di cerchiature in acciaio e c.a. in corrispondenza delle aperture di maggiore ampiezza. Il progetto di miglioramento sismico ha elevato il livello di sicurezza sismico dal valore del 15% al Valore del 61%, nel rispetto delle ordinanze della Regione Emilia Romagna per gli interventi su edifici danneggiati dai sismi del 20 e 29 maggio 2012. Il progetto strutturale è stato eseguito mediante analisi statiche non lineari considerando un modello di calcolo ad elementi finiti.

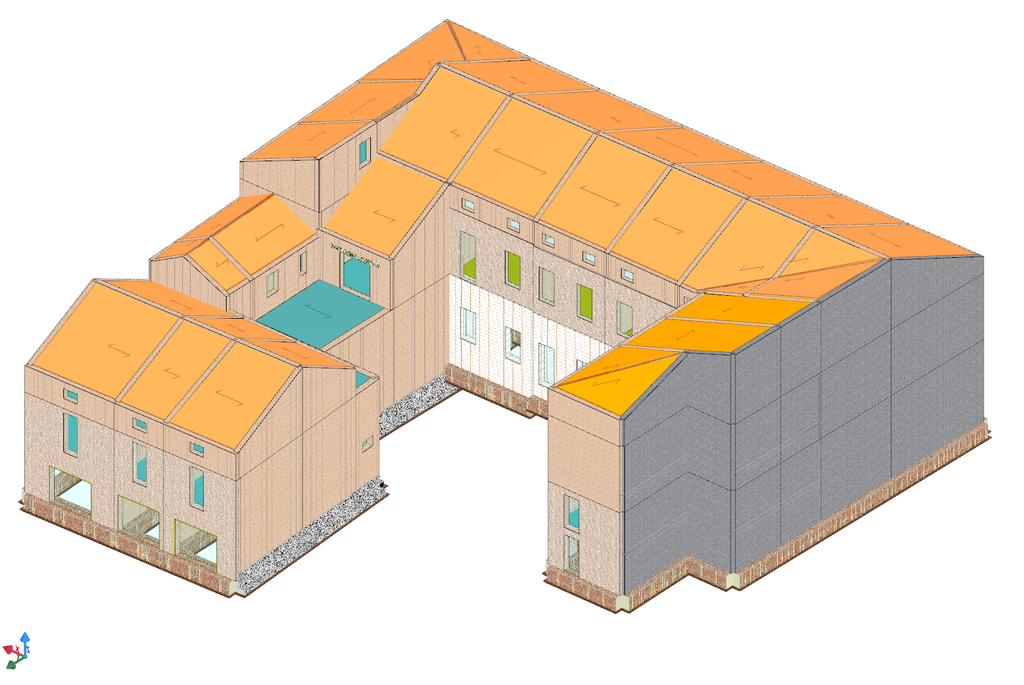

Modello di calcolo 3d in realtà virtuale
Modello di calcolo ad oggetti
Modello di calcolo ad elementi finiti

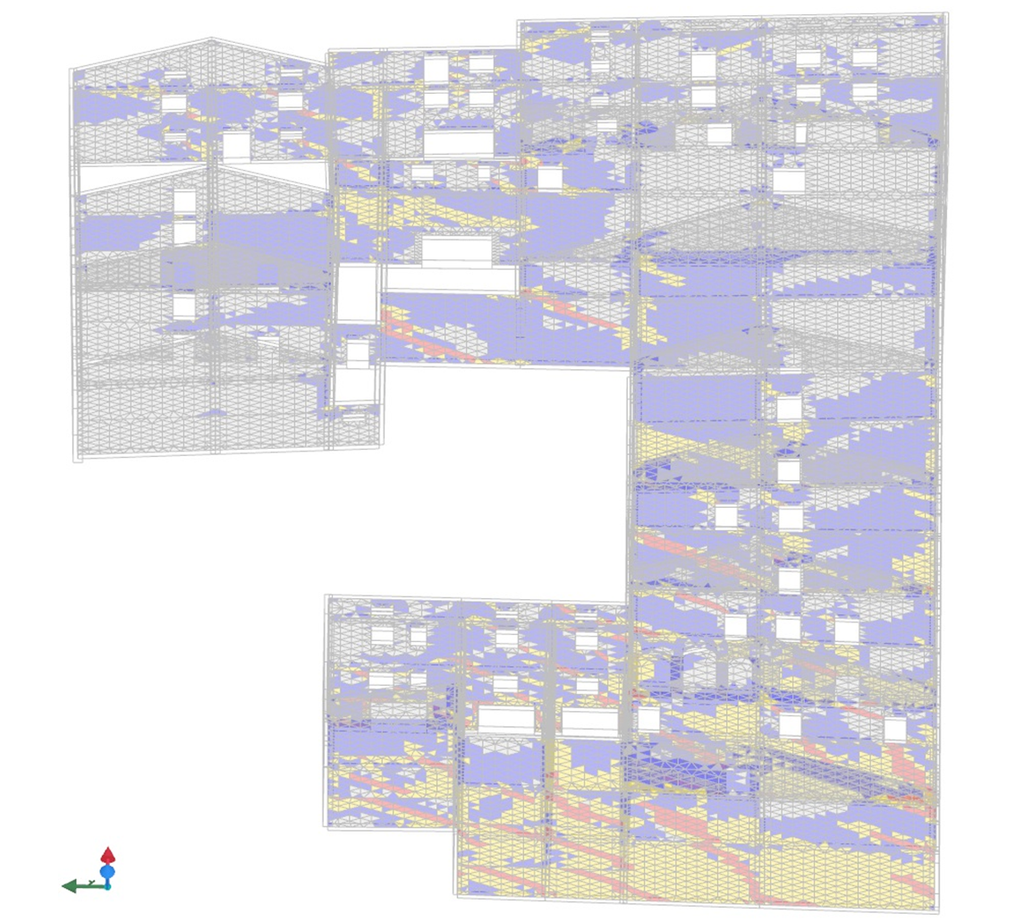

Diagramma del danno mediante verifica sismica con analisi statica non lineare

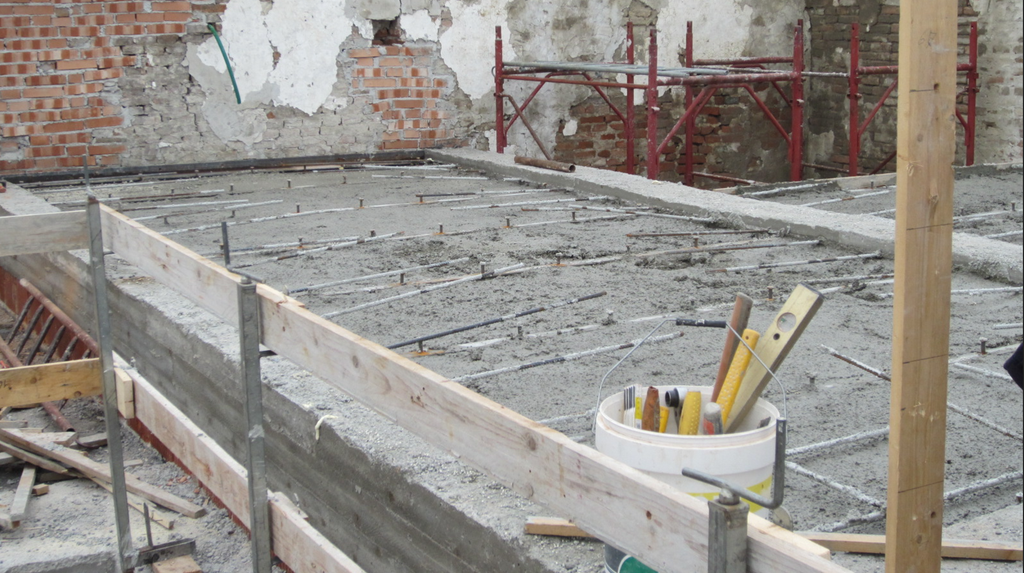

Solai in acciaio

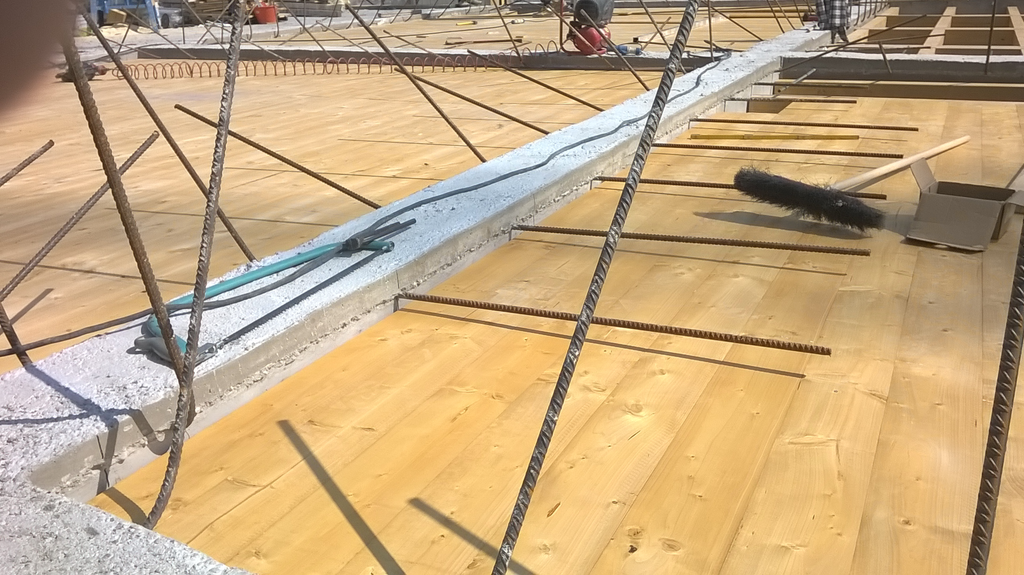

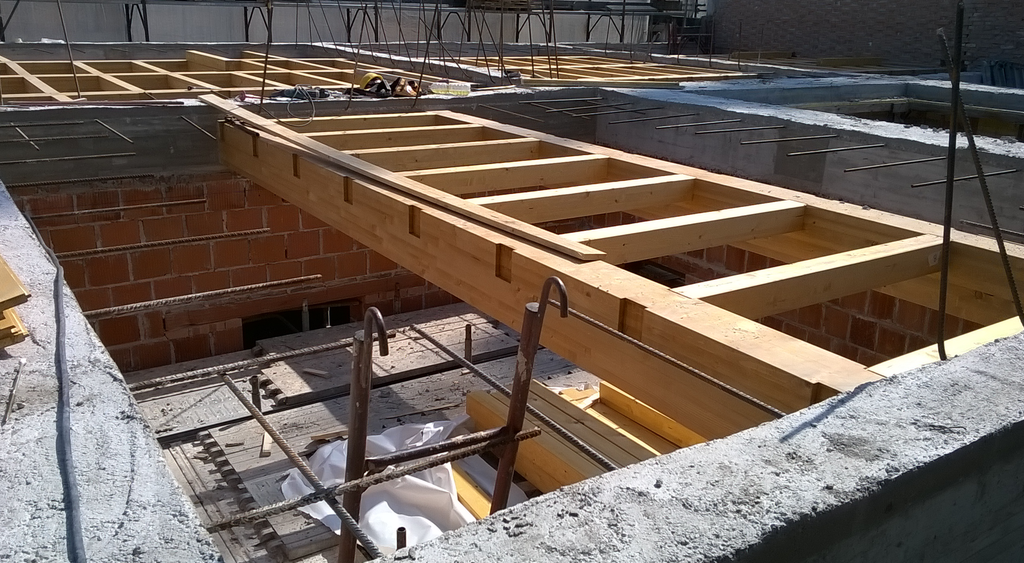

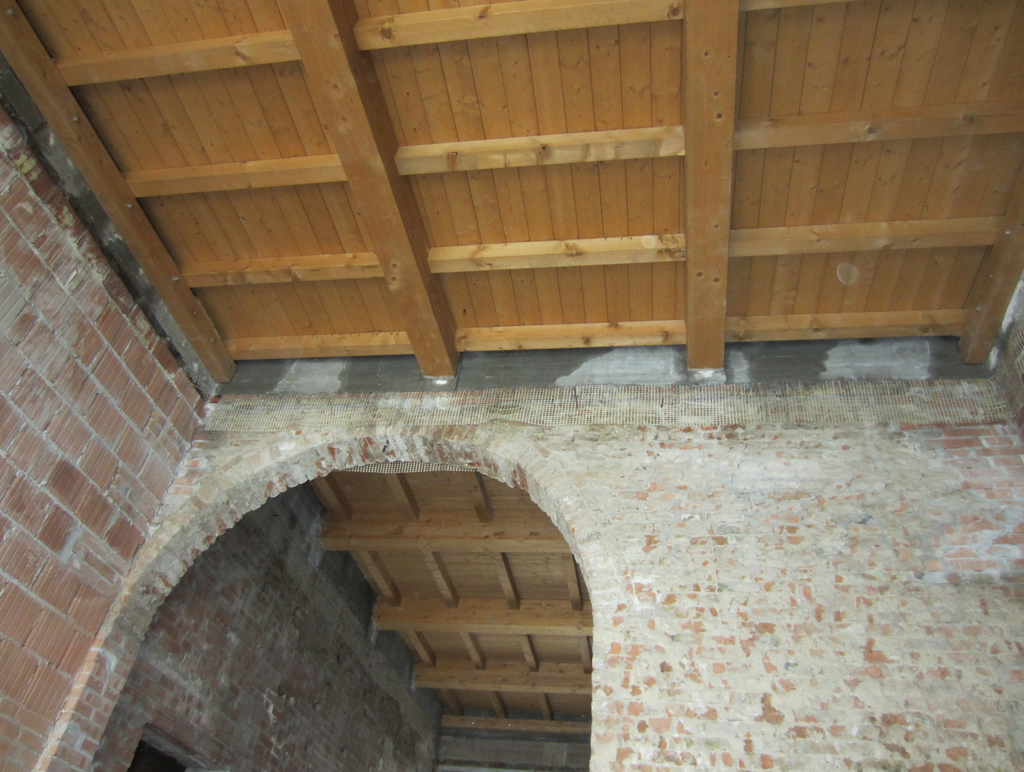

Solai in legno

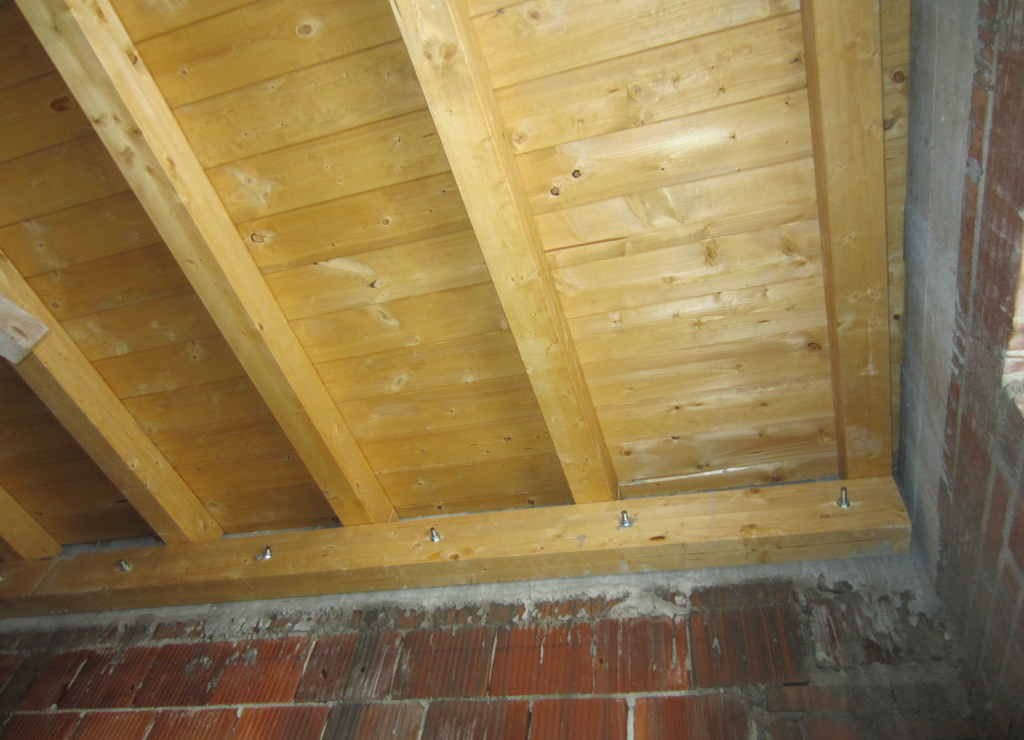

Solai in legno

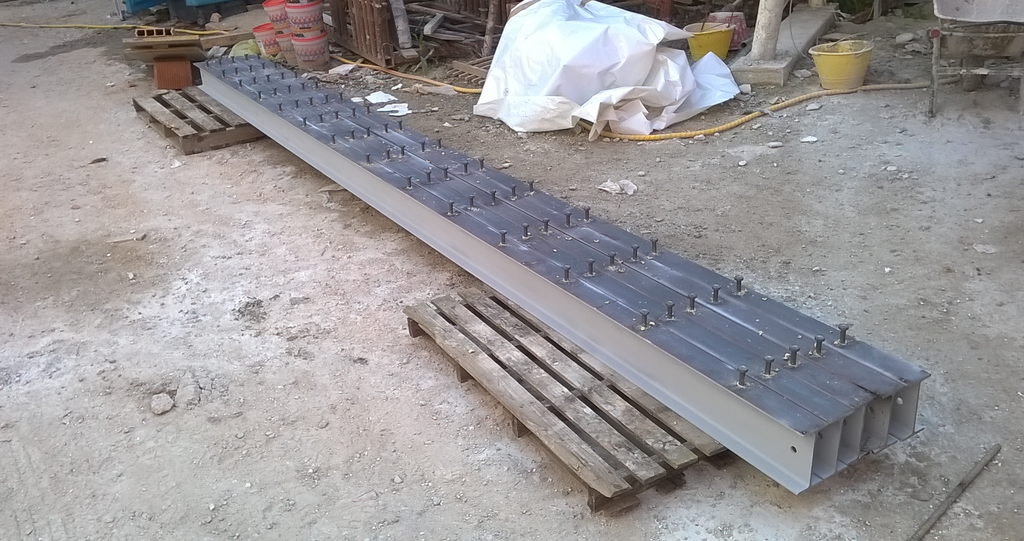

Connettori travi in acciaio

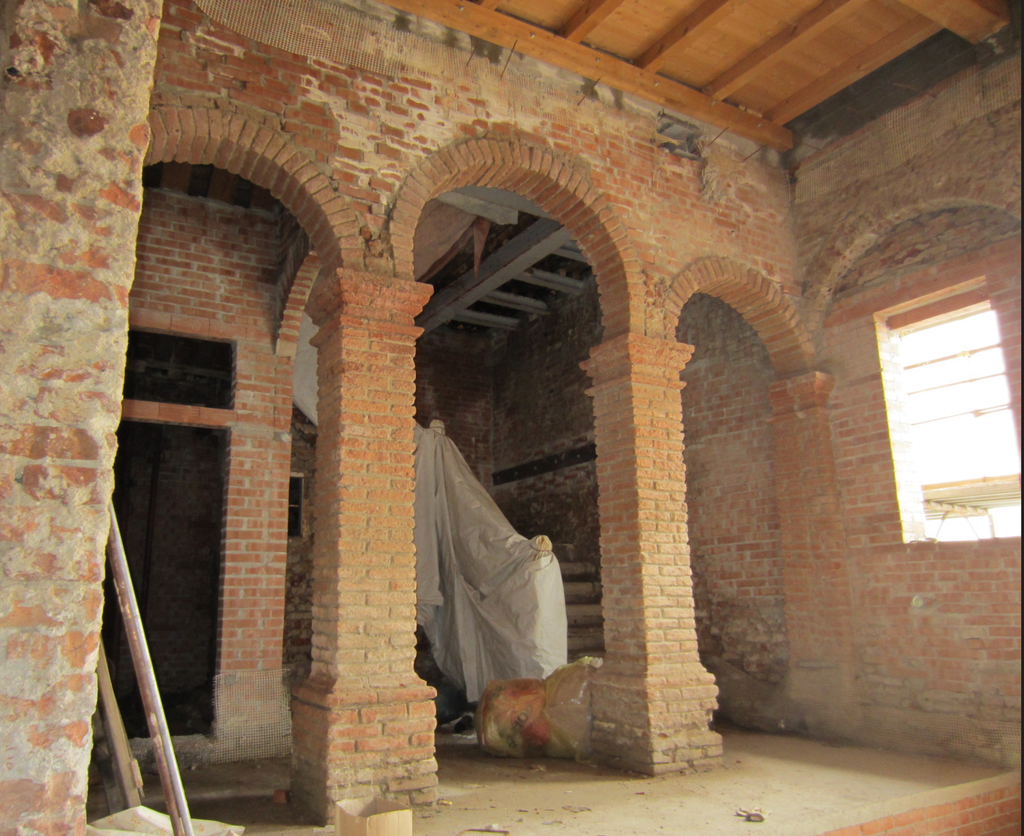

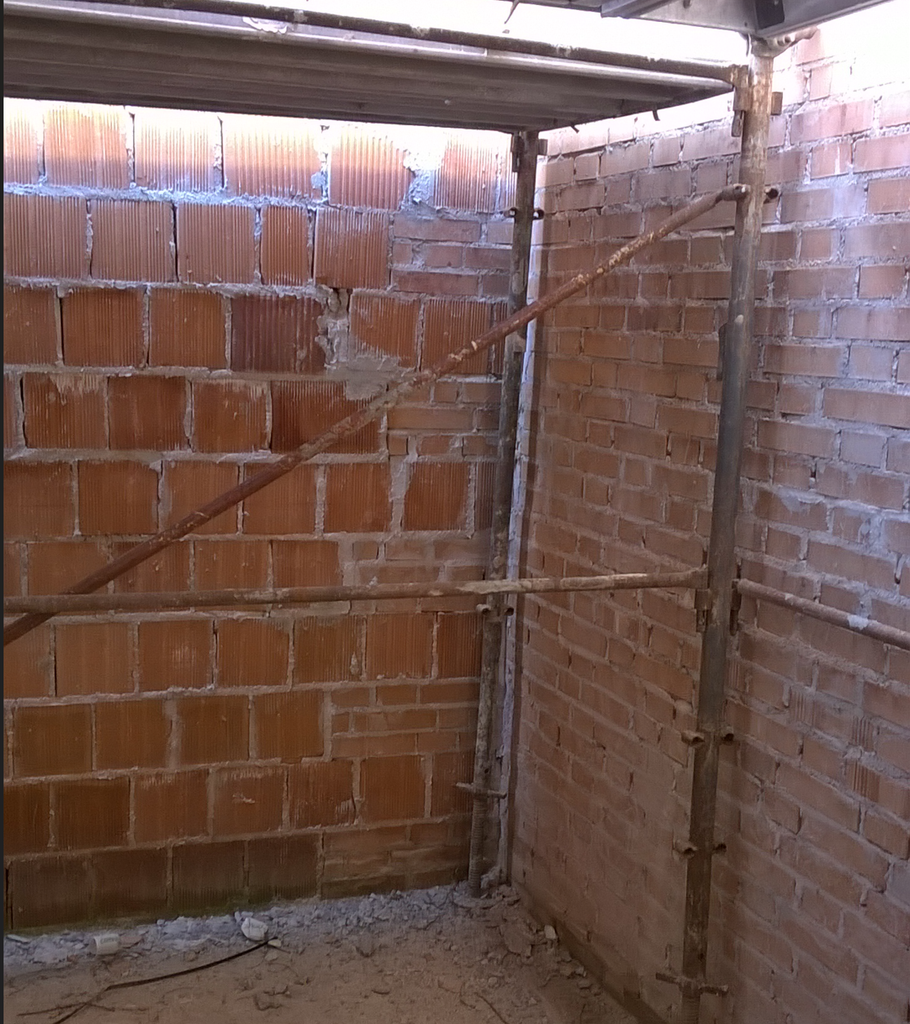

Connessioni murature in mattoni e laterizio

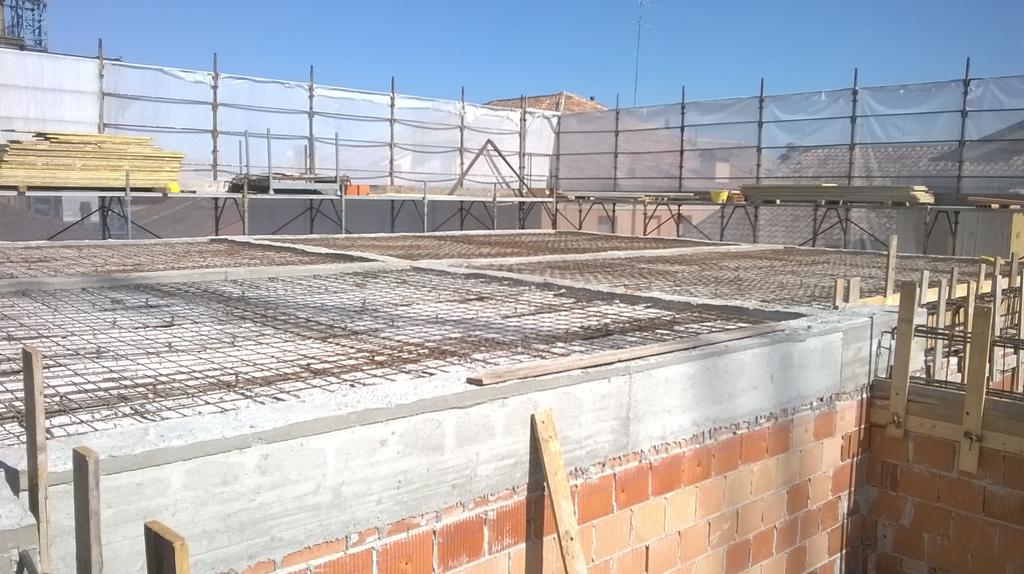

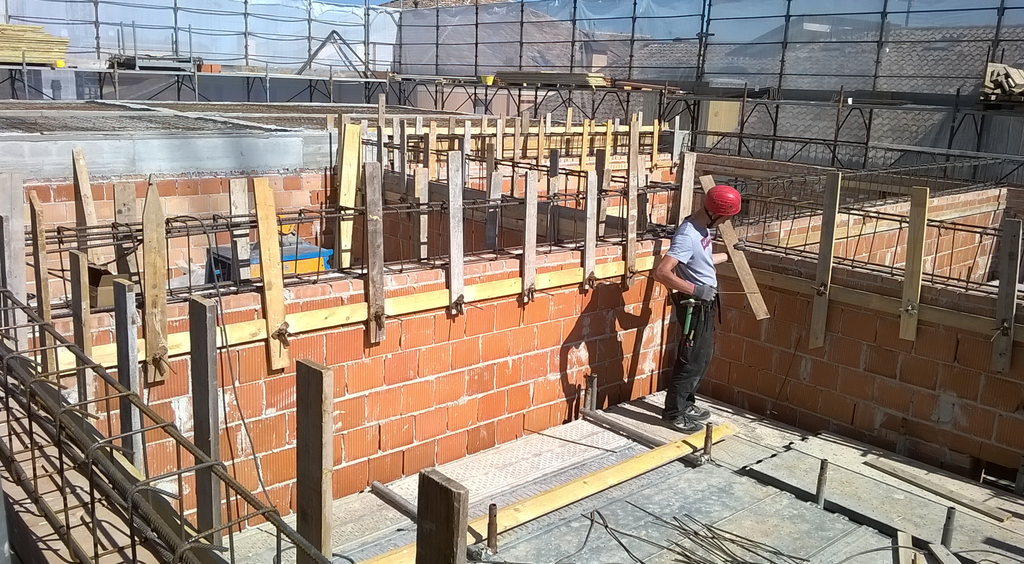

Cordoli in c.a.

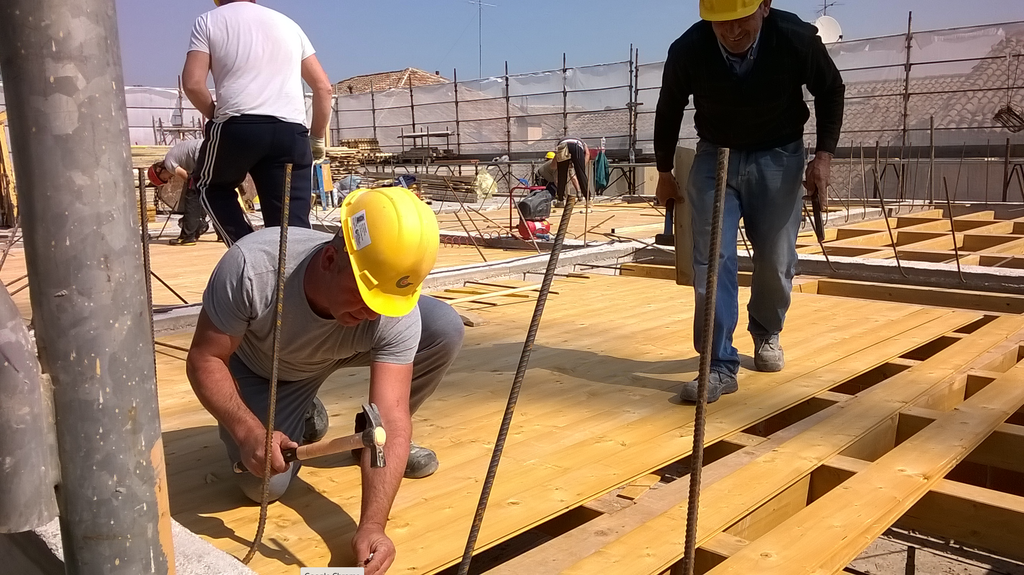

Solai in legno
Solai in legno
Solai in legno
Solai in legno
