Il progetto ha previsto la realizzazione di tre scale antincendio, con struttura portante in acciaio, da installare presso la scuola Andrea Doria, sita in Napoli in Via Lepanto-Via Andrea Doria
L’altezza fuori terra della scala di altezza maggiore è di circa 9.70 m. Le colonne sono state realizzate con profilati di acciaio del tipo HE200B, le travi sono costituita da profilati di acciaio del tipo HE200B e UPN180.
I gradini ed i pianerottoli sono stati realizzati con pannelli di acciaio zincato prefabbricati del tipo antivertigine.
I pianerottoli di riposo sono stati realizzati con un andamento curvilineo per un migliore aspetto architettonico.
La struttura in acciaio è stata preventivamente zincata a caldo ed il successivo montaggio in opera è avvenuto mediante il semplice assemblaggio con bulloni ad alta resistenza del tipo 8.8.
La struttura di fondazione è stata realizzata con una platea su quattro pali in calcestruzzo armato; l’altezza della platea è pari a 60 cm.
I pali di fondazione sono stati realizzati con pali trivellati di diametro pari a 50 cm e lunghezza non minore di 12,00 m
I pali sono stati posizionati sulla verticale delle colonne portanti. All’interno della platea sono state realizzate quattro travi di collegamento, di sezione 60×60 cm, annegate nella platea, che collegano direttamente le colonne e le teste dei pali tra di loro.
I pali, di diametro pari a 50 cm, a causa della presenza della falda a quote modeste (1-2 m dal piano di campagna) sono stati realizzati con pali del tipo “incamiciato”.
Il calcolo delle tre scale è stato realizzato con il programma ad elementi finiti Sap 2000 della CSI di Berkeley (U.S.A).

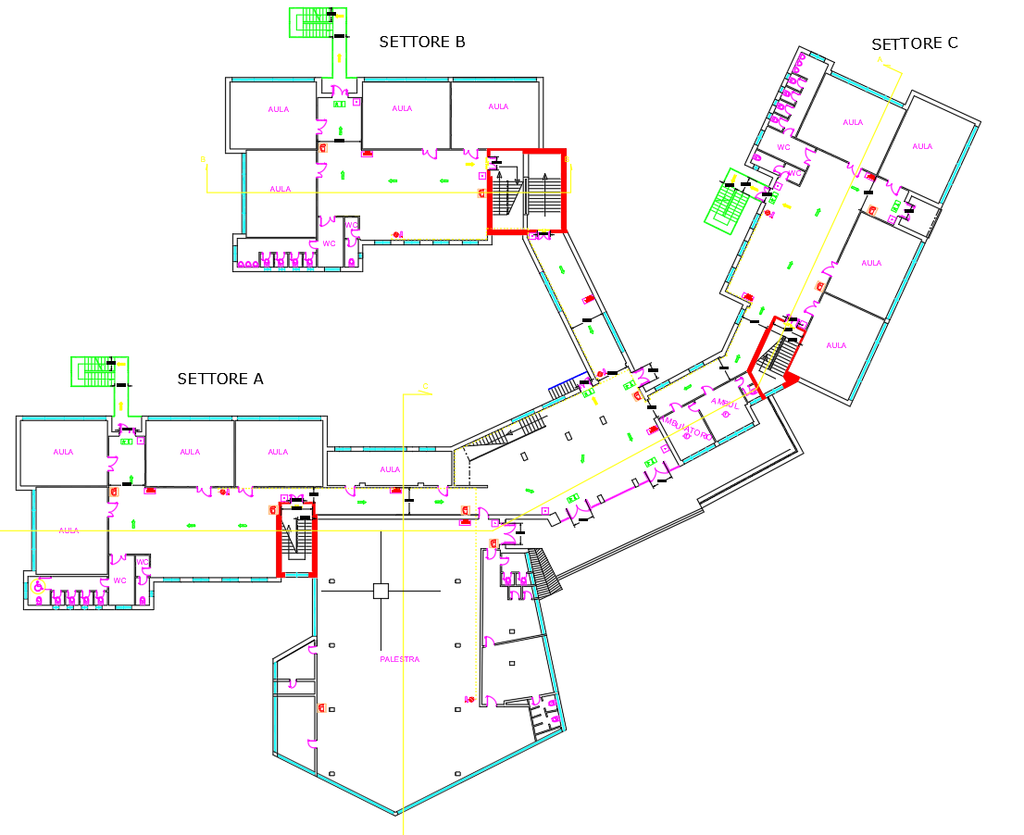

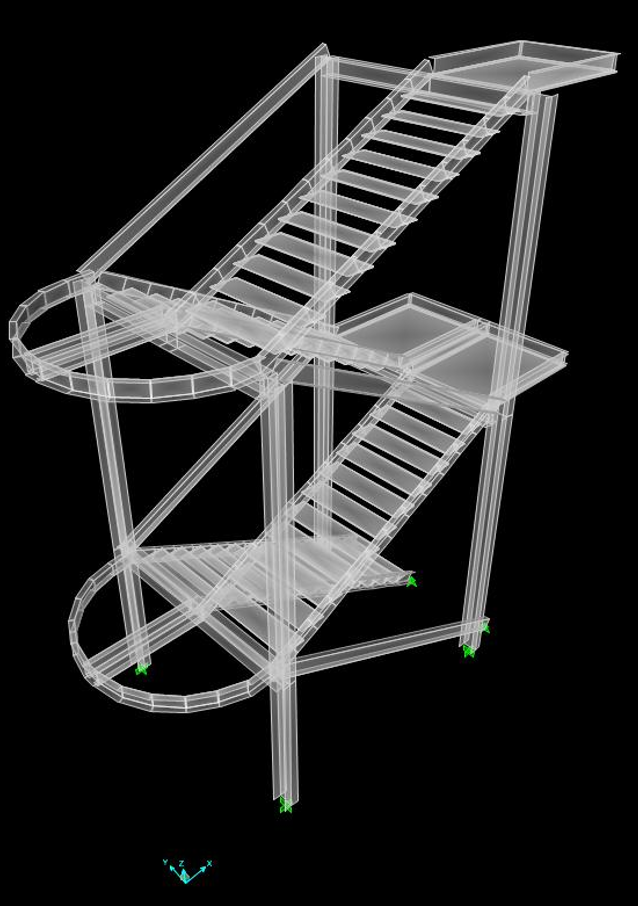

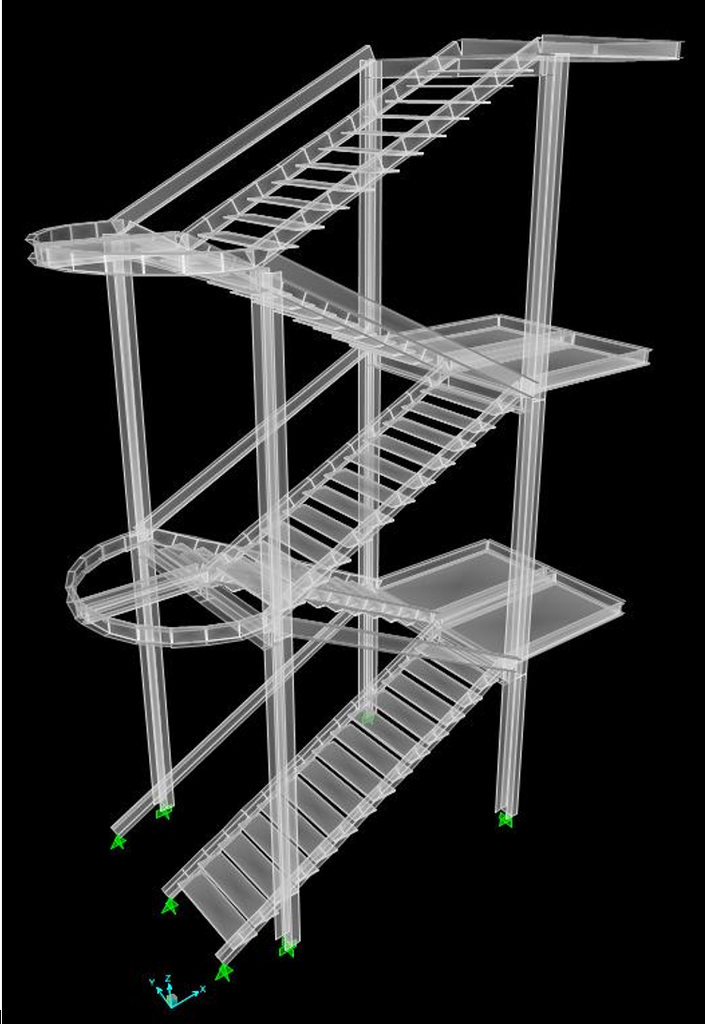

Schema scala A

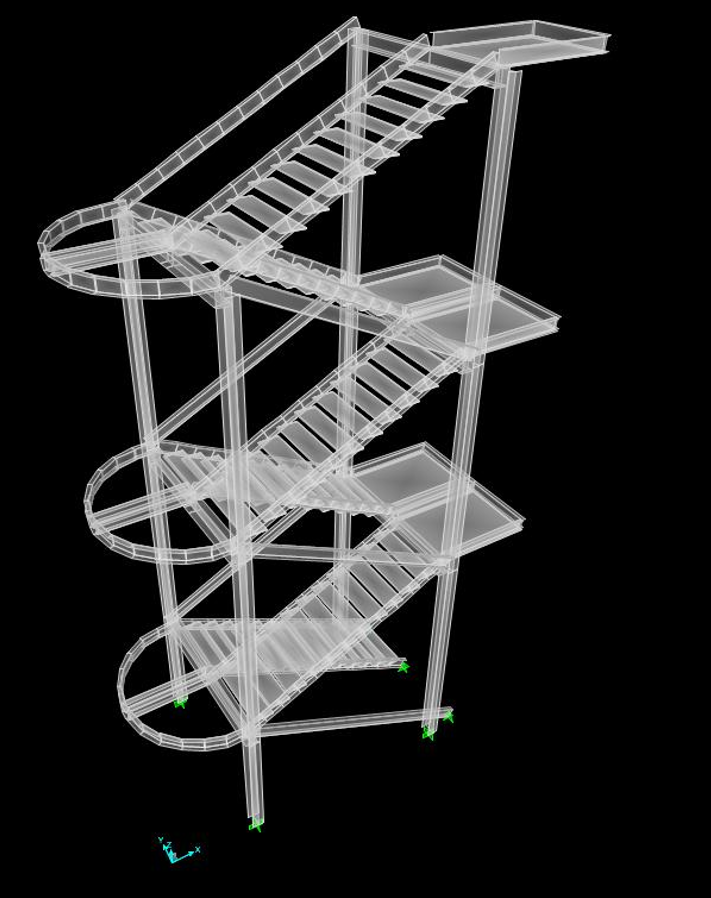

Schema scala B
Schema scala C

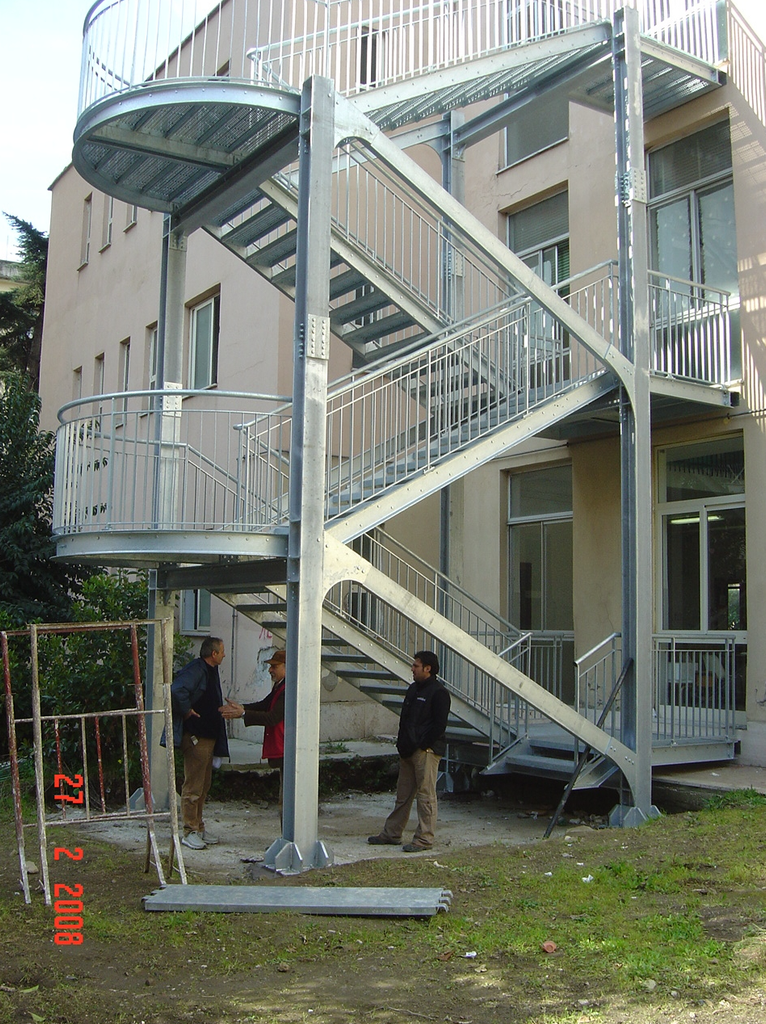

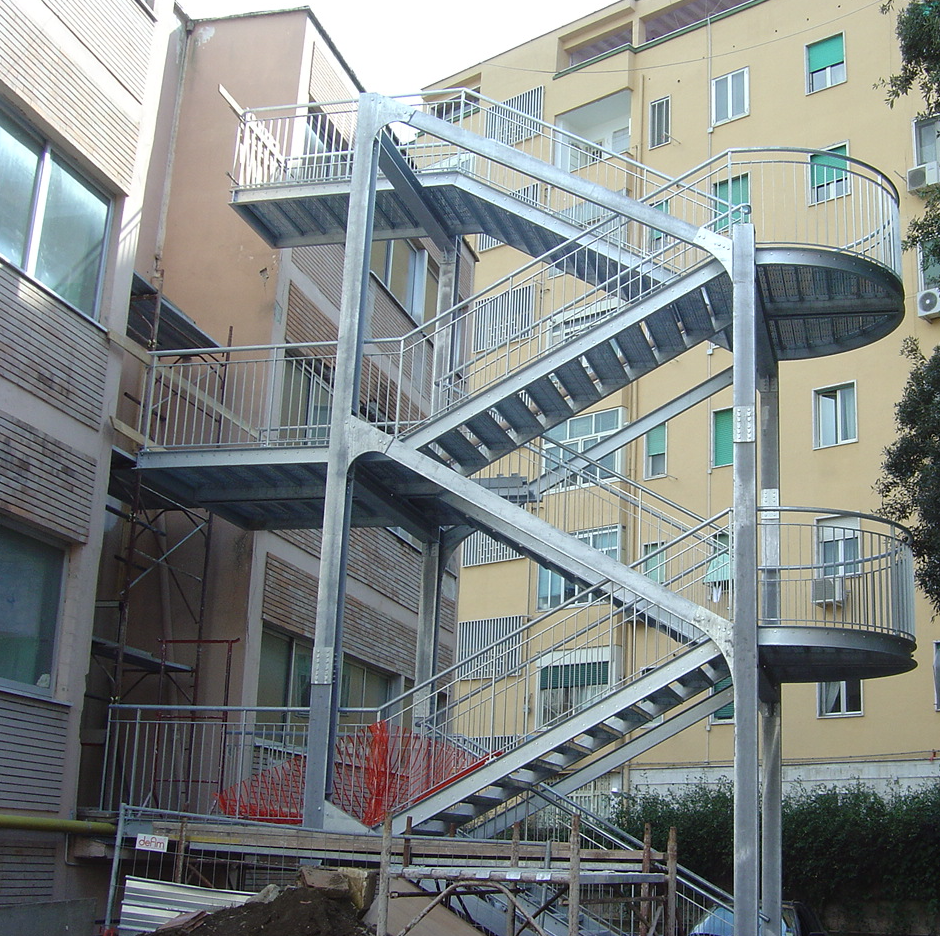

Vista scala A

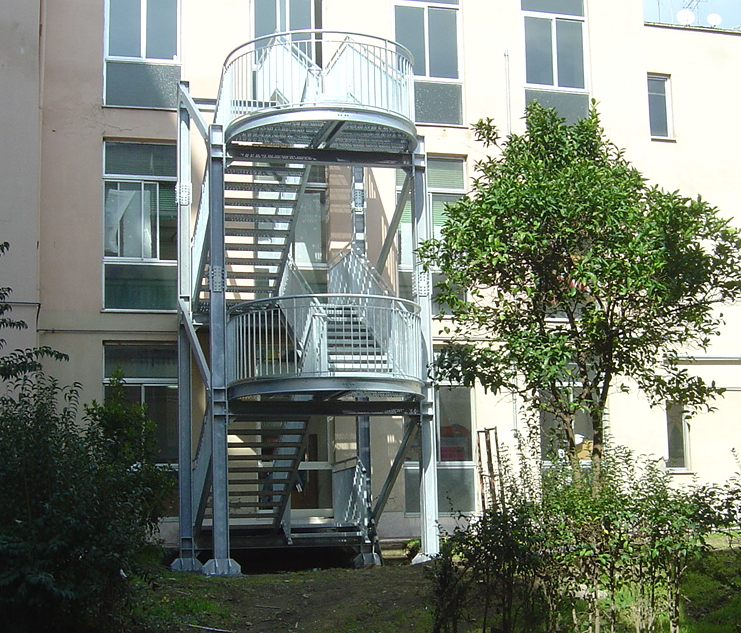

Vista scala C

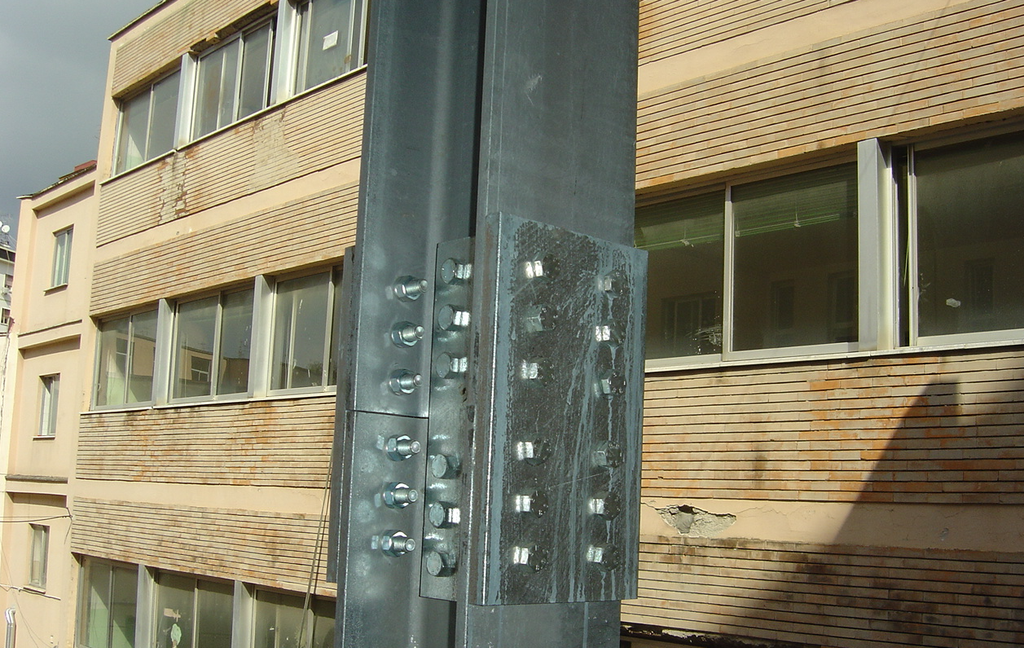

Particolare giunto colonna-colonna

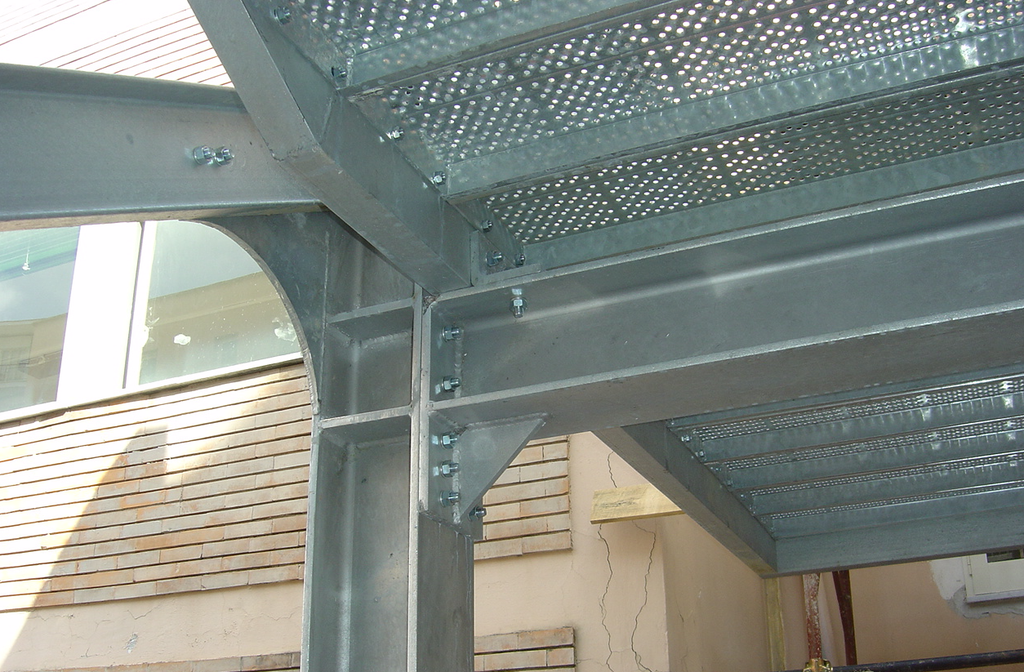

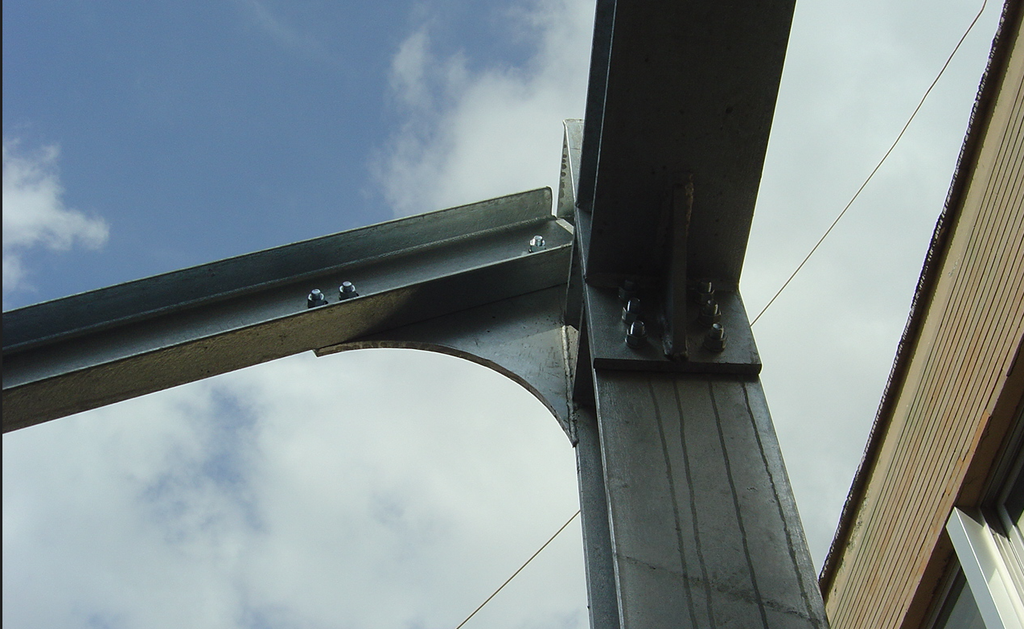

Particolare collegamento colonna-trave

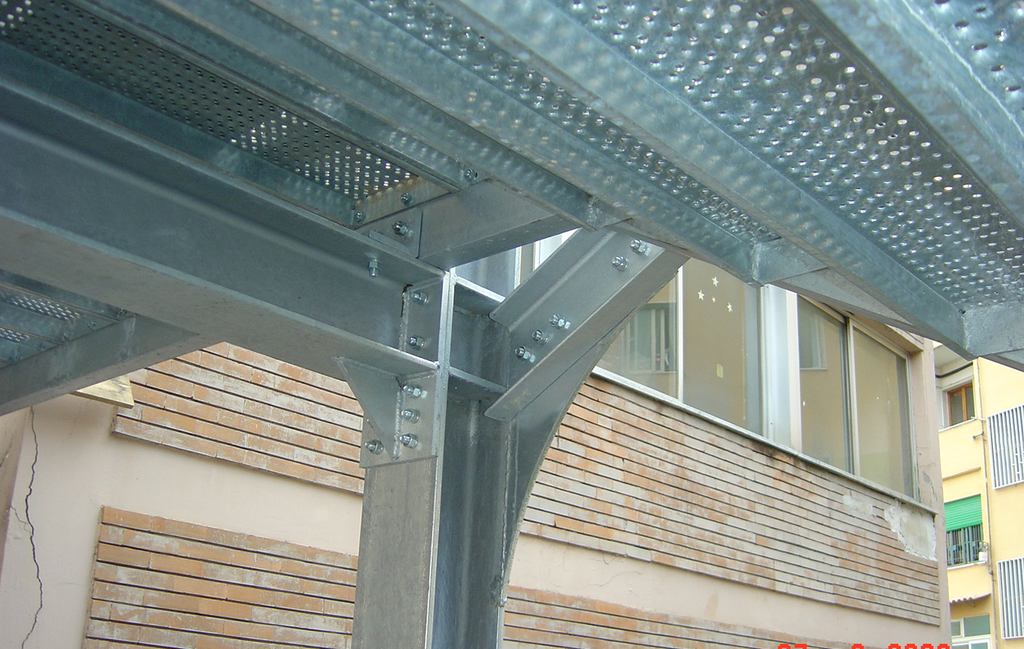

Particolare collegamento colonna-travi
Particolare collegamento colonna-travi

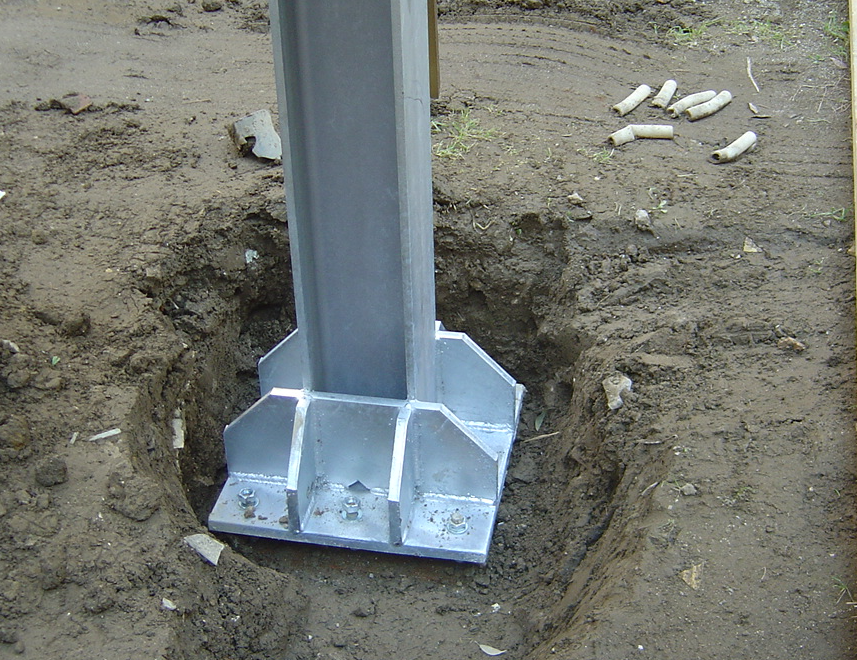

Particolare piastra collegamento colonna-palo di fondazione
