Il progetto di riparazione e miglioramento sismico dell’edifico dell’ex-Guardia Nazionale è stato particolarmente impegnativo poiché un muro perimetrale era condiviso con la struttura del Duomo di Finale Emilia.
E’ stato necessario uno studio delle deformate sismiche per non perturbare i modi propri di vibrare del Duomo. A tal fine si è reso necessario prevedere opportuni interventi anche sul Duomo per calibrare tutti gli interventi sull’aggregato ed ottenere deformate sismiche neutre cioè non perturbate dalla mutua interazione Duomo-edificio dell’ex Guardia Nazionale.
L’ottimizzazione delle posizioni delle rigidezze è stata ottenuta mediante i seguenti interventi:
- Irrigidimenti delle falde del Duomo con controventi e cordoli in acciaio.
- Irrigidimenti delle falde e dei solai dell’ex-Guardia Nazionale con controventi di acciaio.
- Cerchiature delle aperture del piano terra della ex-Guardia Nazionale sul prospetto opposto al Duomo.
- Rinforzo delle murature esistenti con intonaco armato.

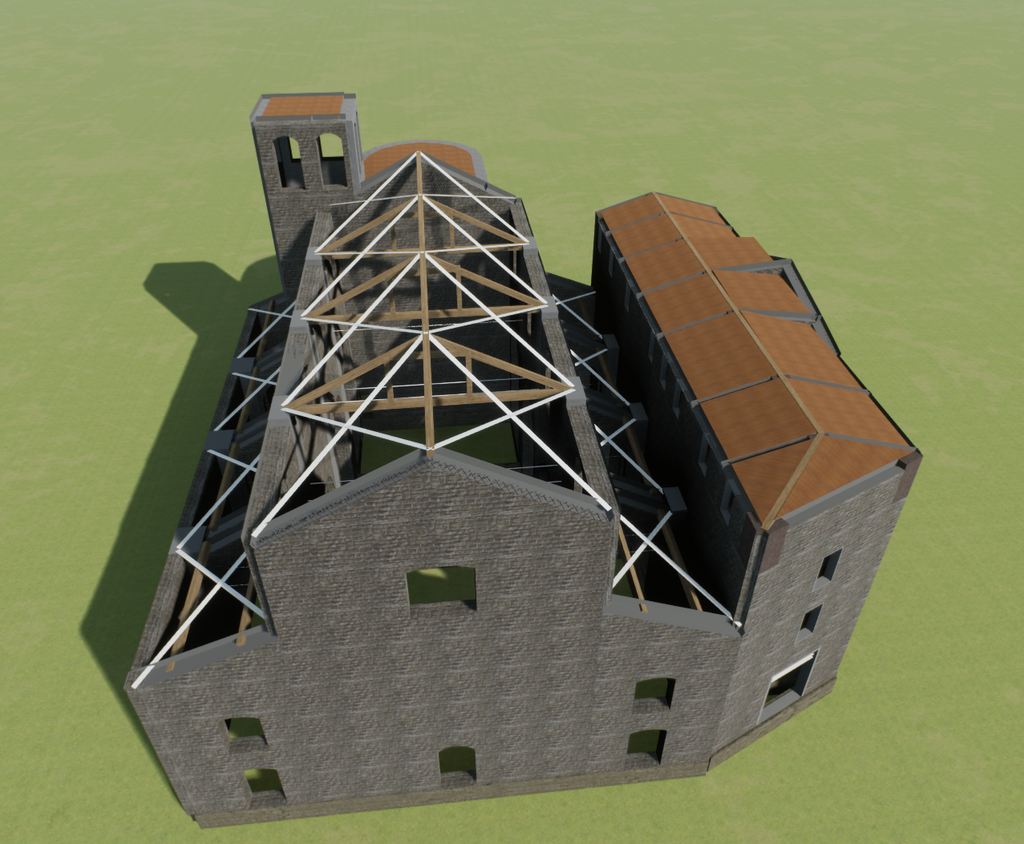

Rendering strutturale
Schema della struttura ad elementi oggetto

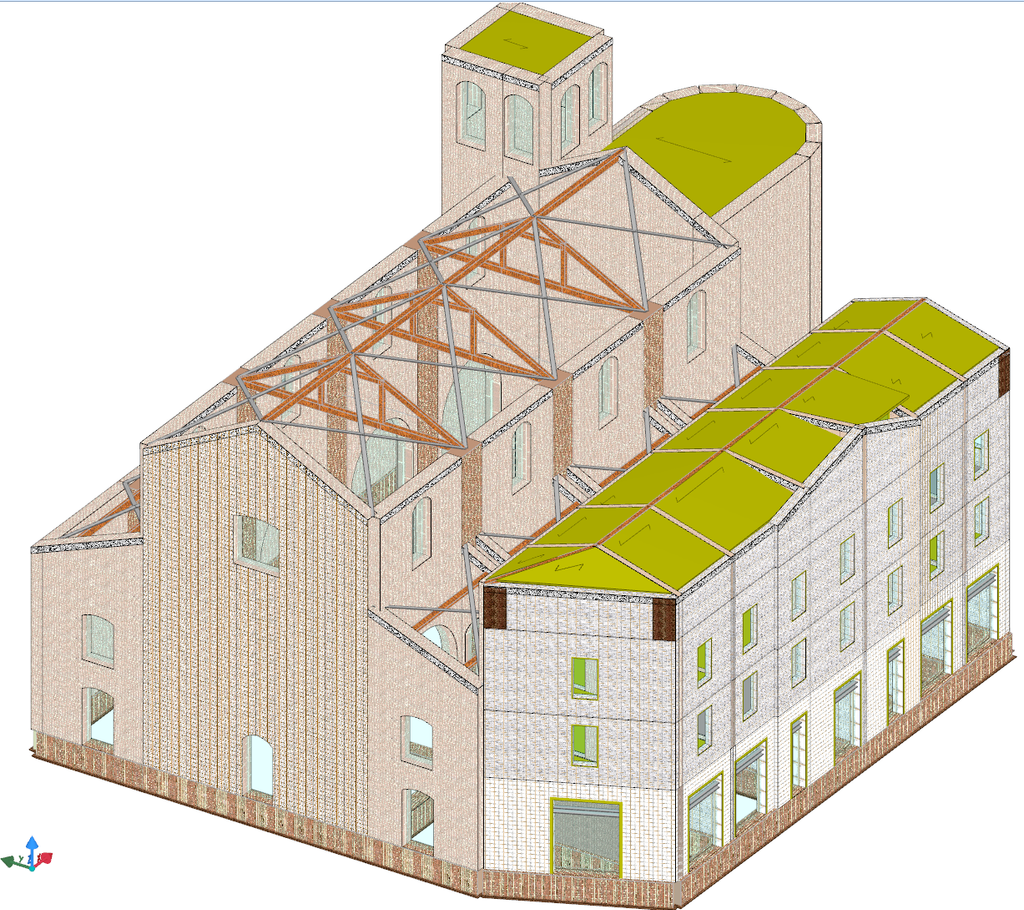

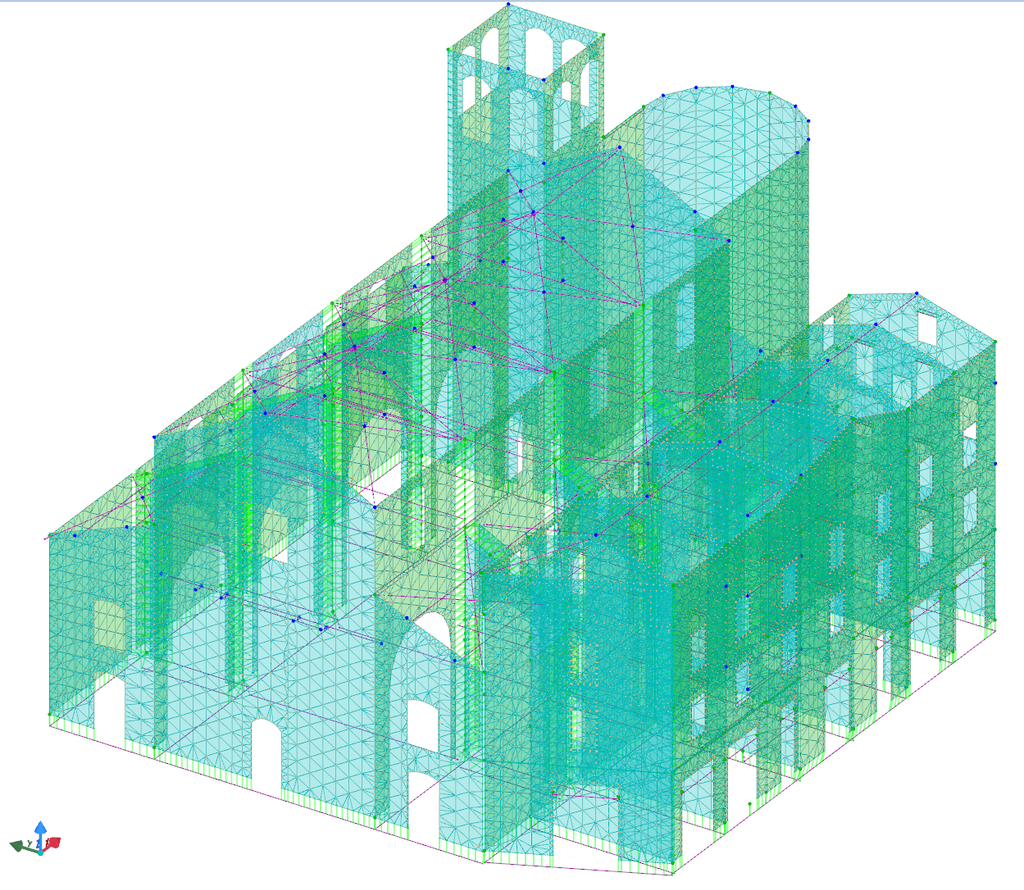

Schema della struttura ad elementi finiti

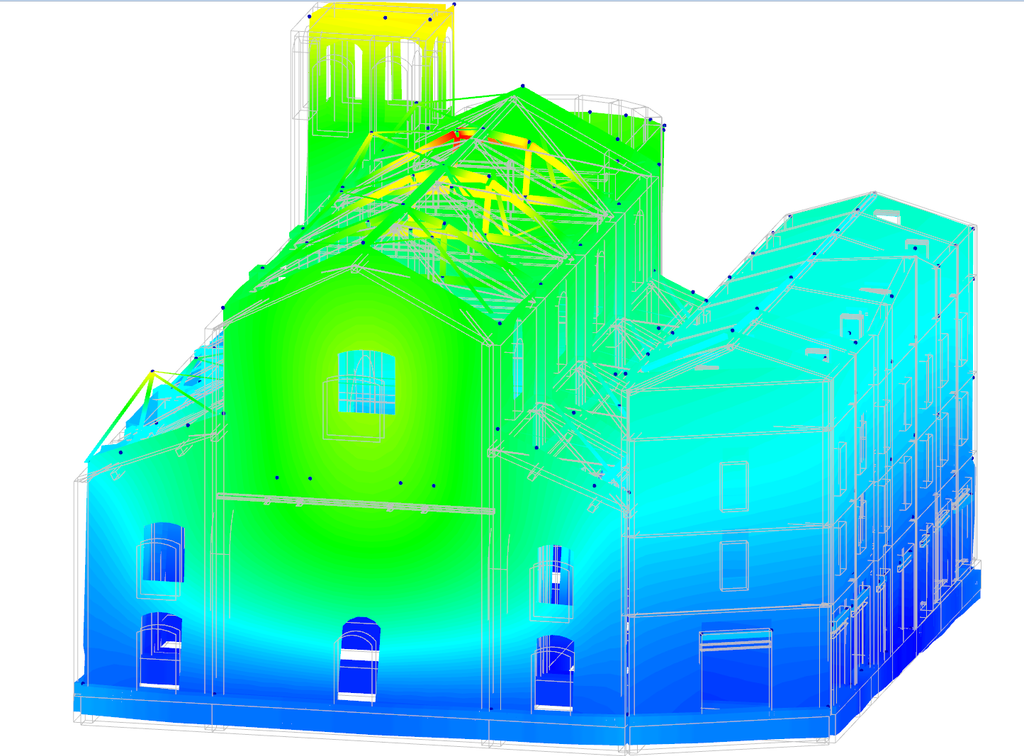

Spostamenti sismici in direzione longitudinale con comportamento ottimizzato privo di interazioni struttura tra le due costruzioni

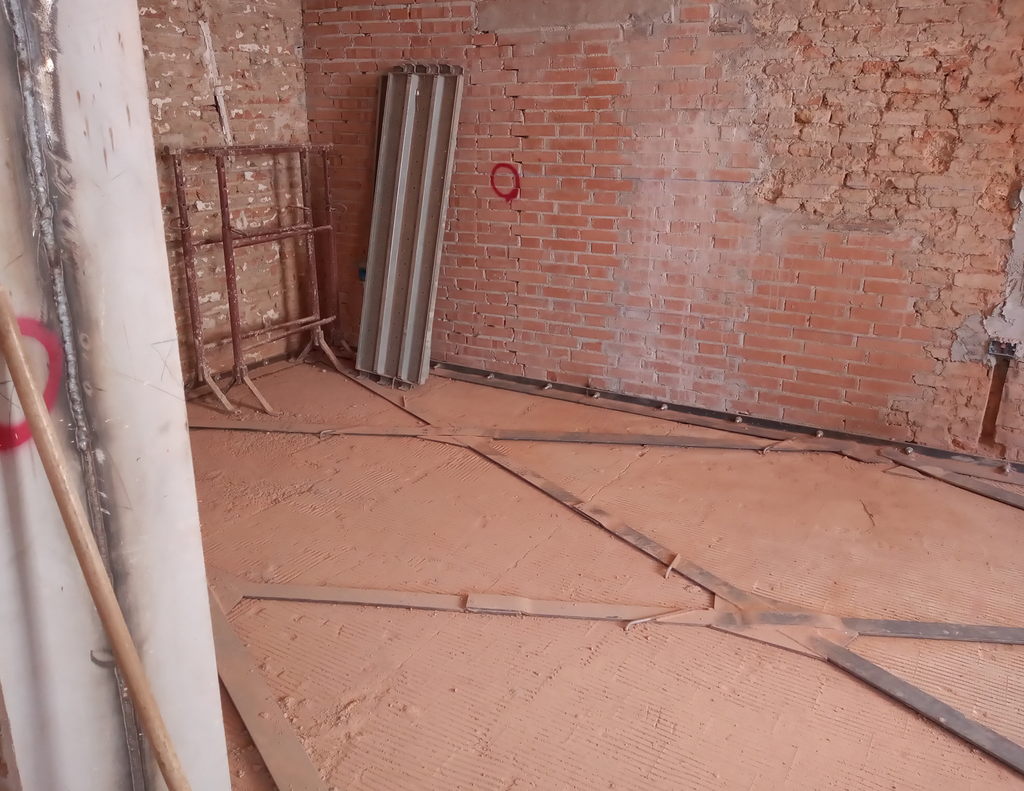

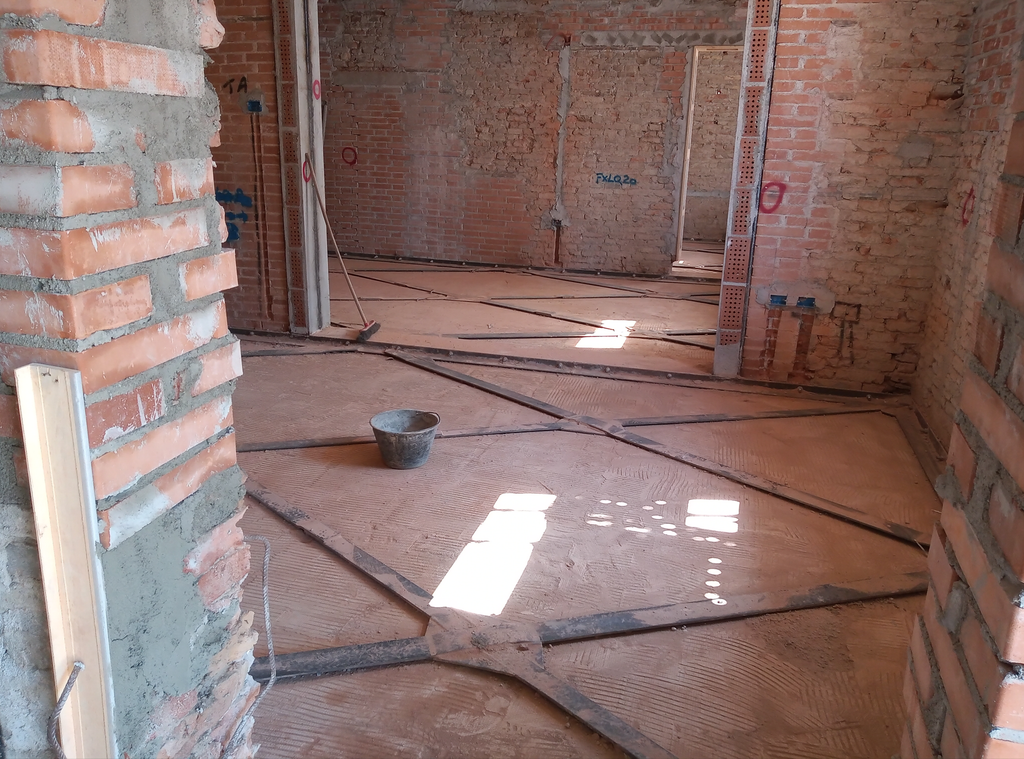

Particolari irrigidimenti solai con controventi e cordoli di acciaio

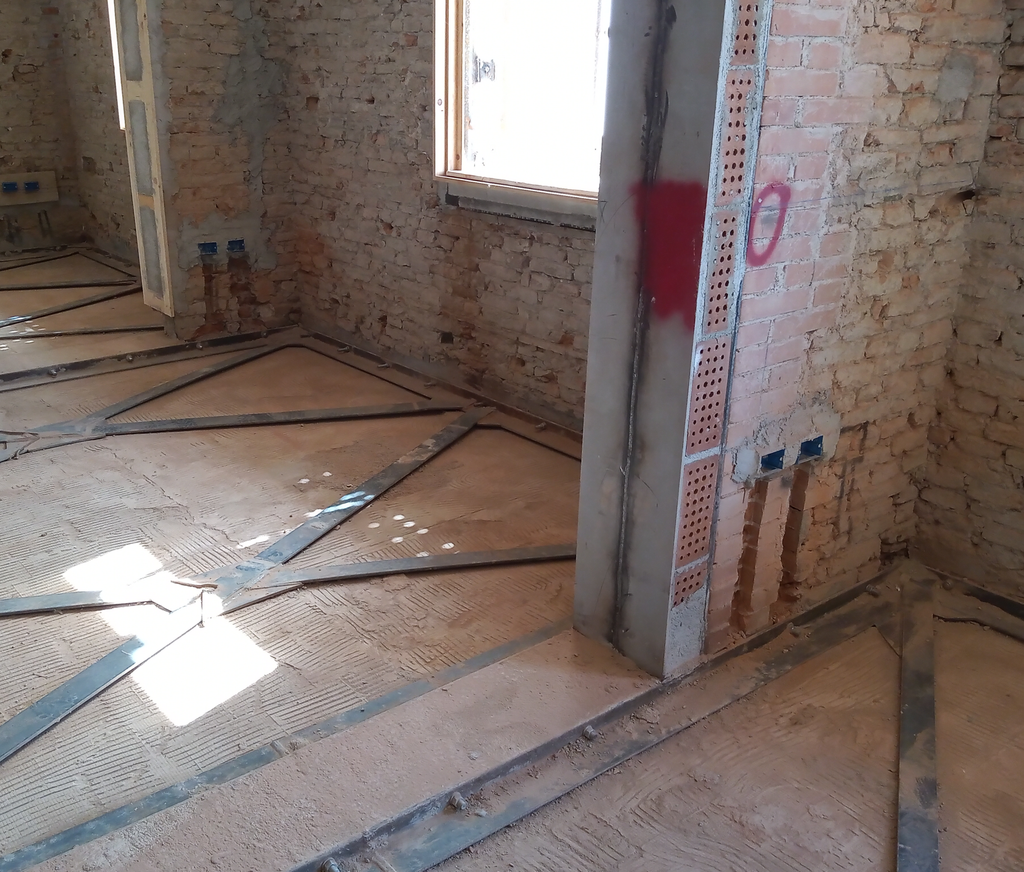

Particolari irrigidimenti solai con controventi e cordoli di acciaio e consolidamento delle murature

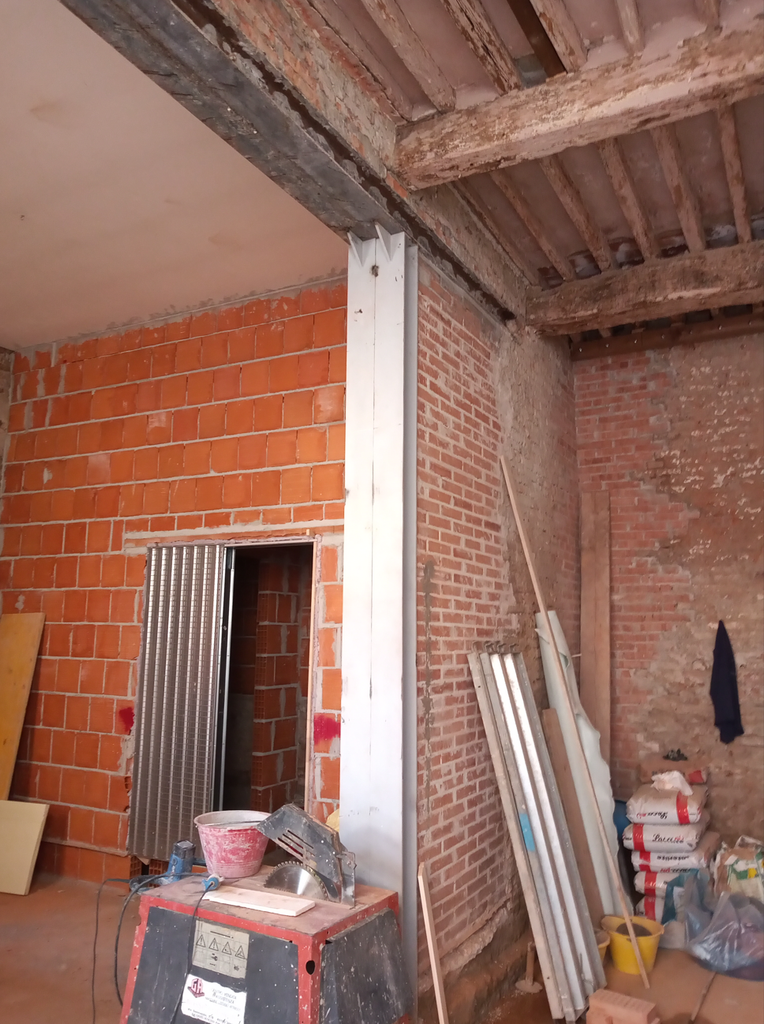

Cerchiatura di acciaio di apertura interna – cordoli e controventi di acciaio
Cerchiatura di acciaio di apertura interna – cordoli e controventi di acciaio

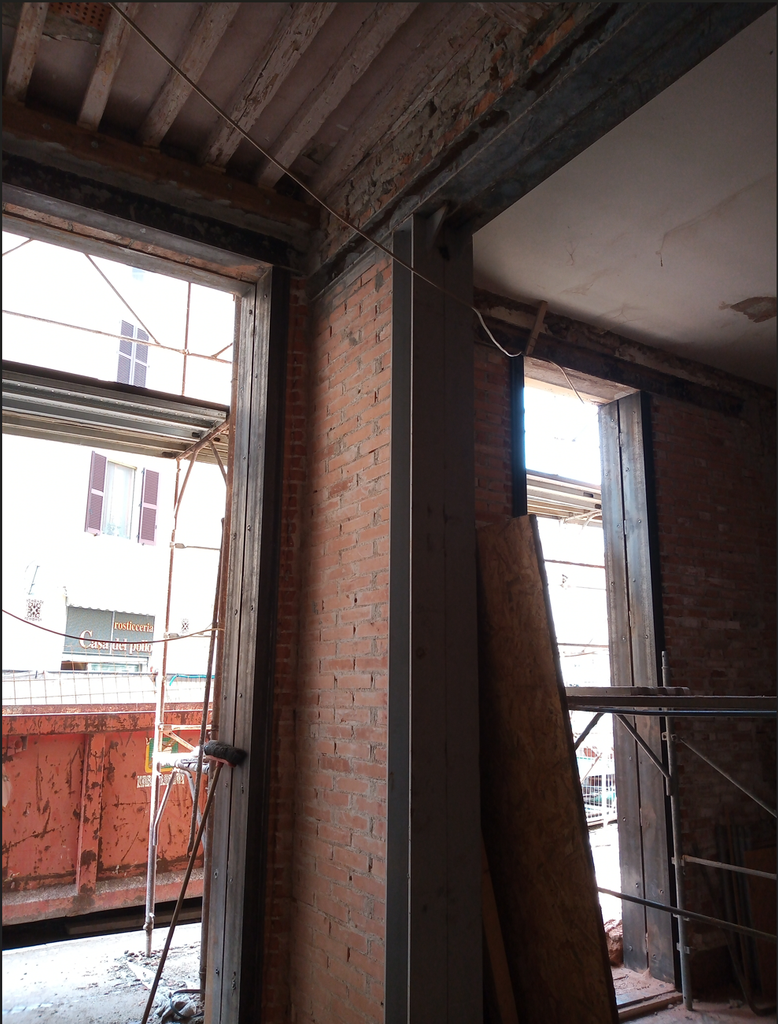

Cerchiatura in acciaio aperture interne ed esterne

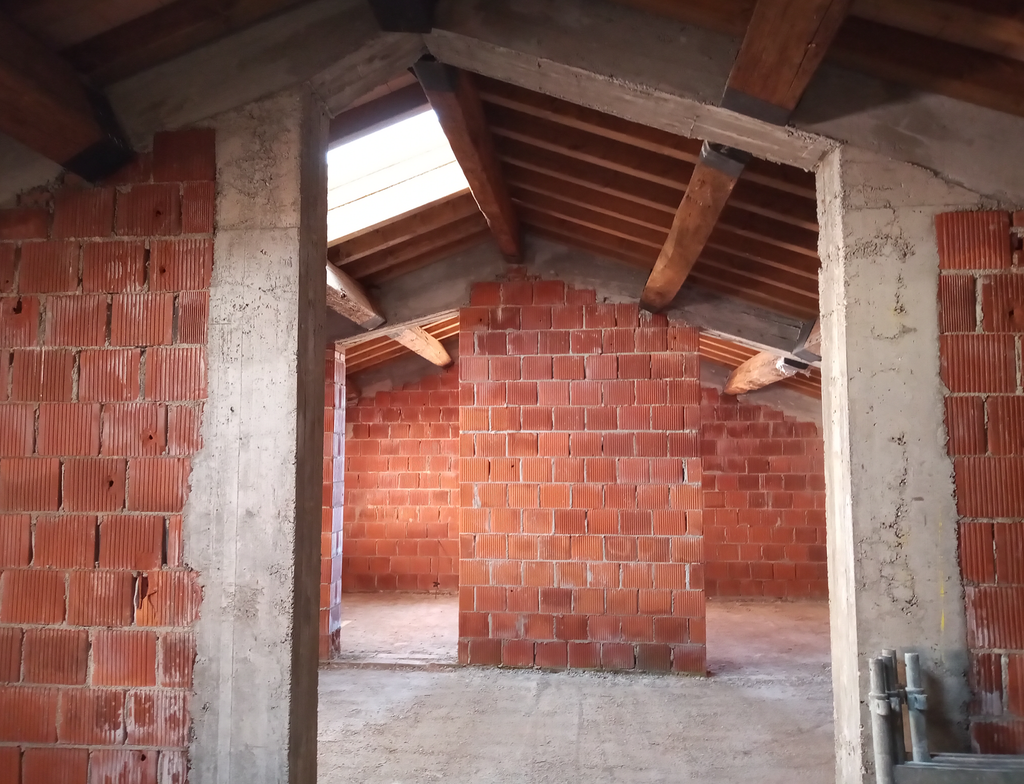

Cerchiatura in c.a. apertura interna – recupero copertura esistente

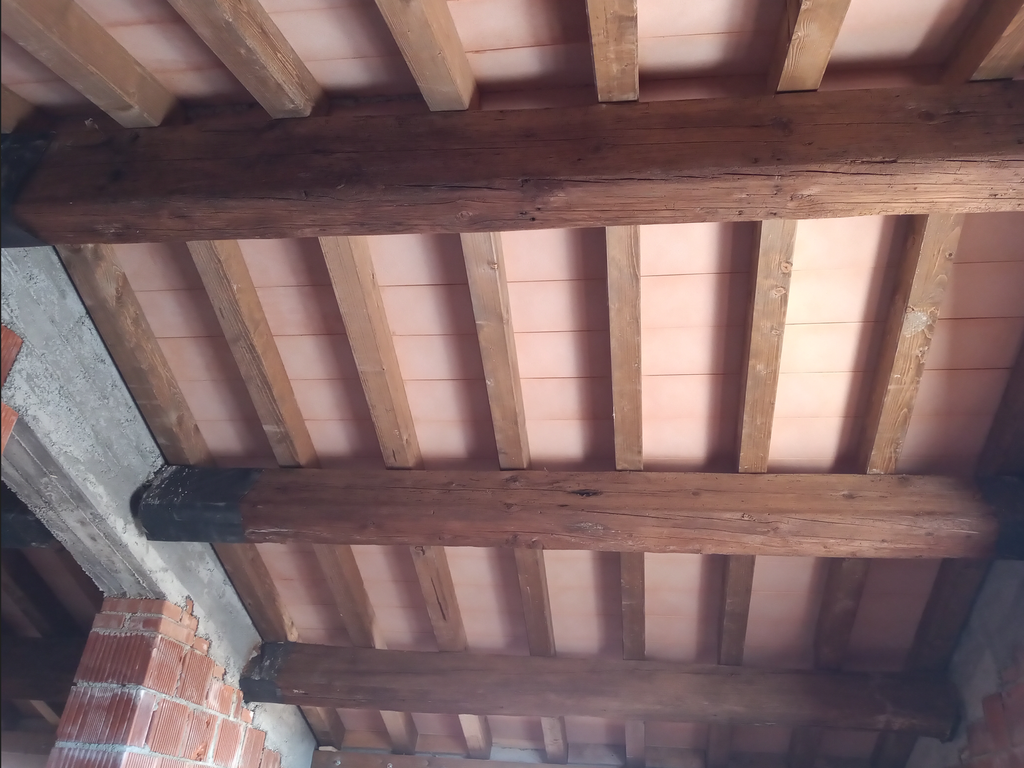

Rifacimento copertura con recupero travi orditura principale esistente

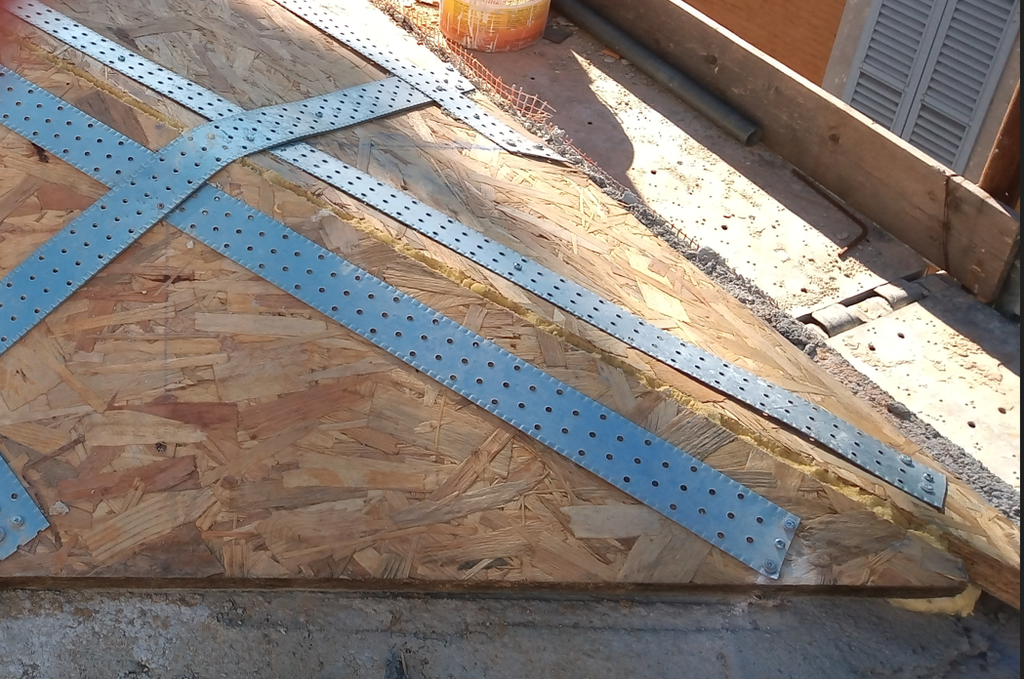

Irrigidimento falde del tetto con bandelle di acciaio
