L’edificio in progetto prevede la riparazione di un fienile con struttura portante in muratura di mattoni pieni, sito nel Comune di Dosso (Fe) e danneggiato dai sismi del 20 e 29 Maggio 2012.
La struttura portante esistente era costituita da colonne di mattoni di dimensioni 60×60 ed altezza variabile da 6.80 a 8.60 m.
Il corpo centrale era costituito da una stalla in muratura di mattoni che si elevava per il solo piano terra. La copertura è in legno.
A causa dei gravissimi danni che hanno interessato le colonne si è reso necessario prevedere la demolizione delle stesse e della copertura in legno, mantenendo però il corpo centrale della stalla per esigenze della proprietà.
Gli elementi strutturali demoliti sono stati sostituiti da una struttura in acciaio e legno.
Le colonne sono state ricostruite in acciaio e rivestite da pannellatura intonacata; la copertura è stata ricostruita in legno.
Per ridurre le snellezze delle colonne è stato realizzato un grigliato di travi e di controventi di acciaio in corrispondenza del primo livello (copertura piano terra).
I controventi orizzontali hanno consentito di realizzare un impalcato semirigido a tutto vantaggio della regolarità dinamica (modi di vibrare).
Il sistema di telai in acciaio risulta indipendente dalla stalla per non creare interferenze dinamiche.
Gli spostamenti della struttura in acciaio, in corrispondenza della copertura della stalla, sono dell’ordine di 1-1.5 cm.
Per contenere gli spostamenti e non penalizzare eccessivamente l’estetica dell’edificio sono stati realizzati due controventi verticali solo in una direzione e sono stati addossati alle pareti della stalla.
Le colone di acciaio, del tipo HE300A sono orientate lungo la direzione di minore inerzia secondo la direzione dei controventi.
La fondazione è dal tipo a due platee in c.a., dello spessore di 50 cm +10 di magrone, collegate nella zona centrale da travi in c.a. per eliminare gli effetti di eventuali spostamenti orizzontali delle basi delle colonne.
Le travi in c.a. sono state realizzate in modo da non interferire con le strutture murarie della stalla.
La struttura è stata calcolata mediante un programma di calcolo ad elementi finiti.
Vengono riportate di seguito viste assonometriche e prospetti, allo scopo di consentire una migliore comprensione della struttura oggetto della presente relazione.

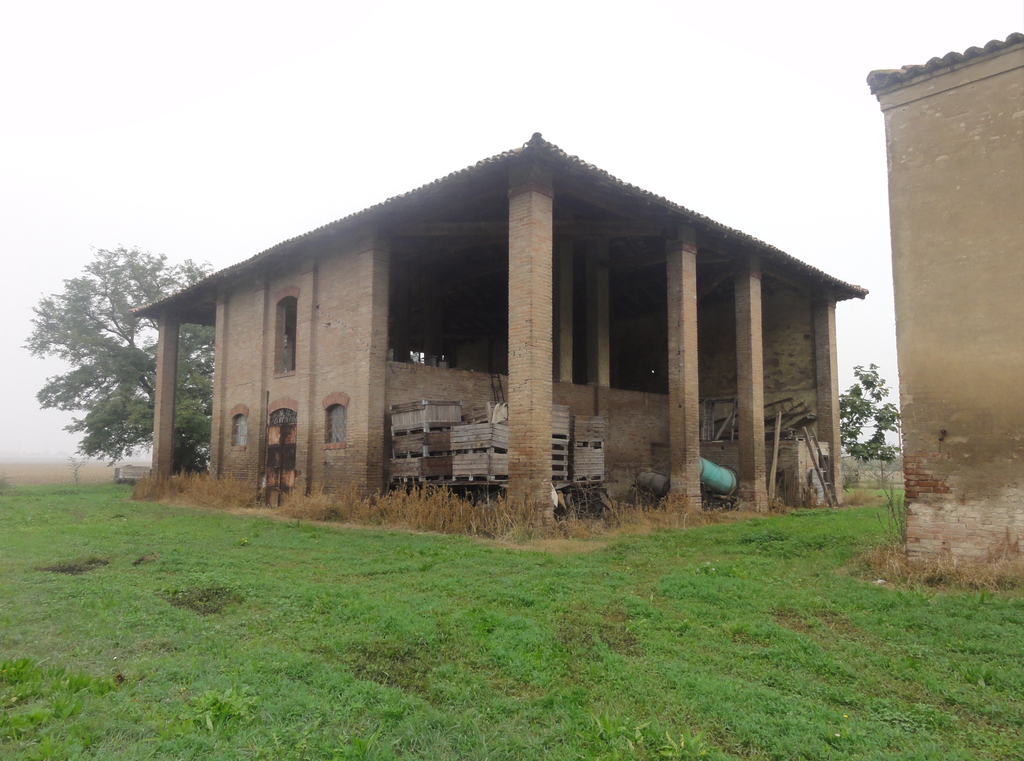

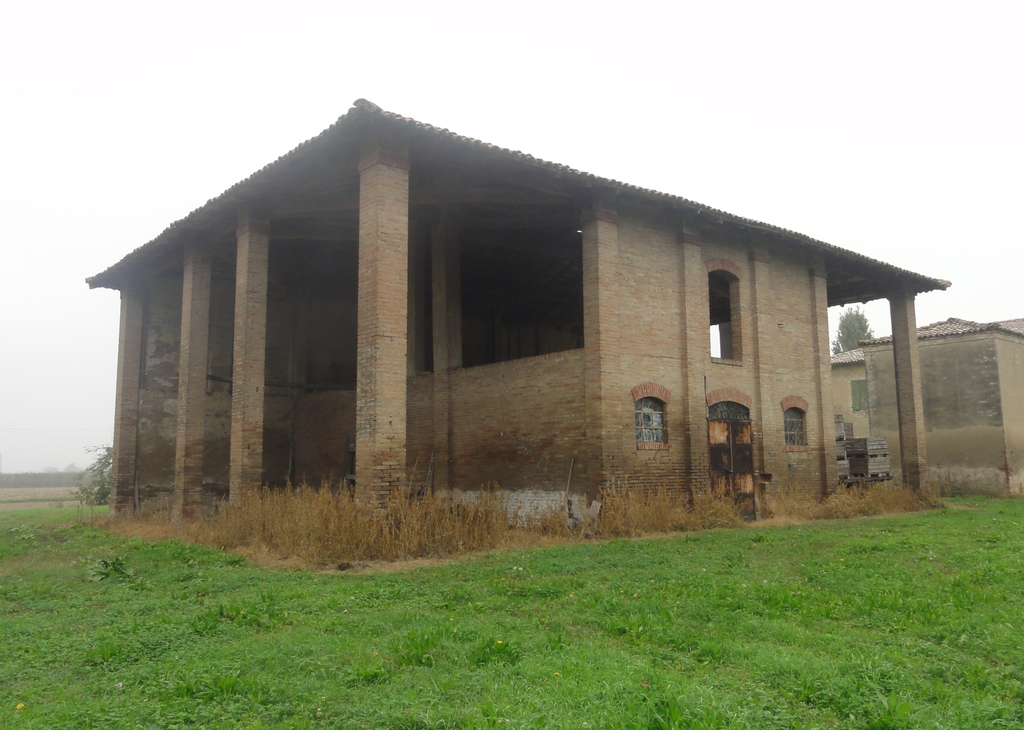

Struttura preesistente
Struttura preesistente

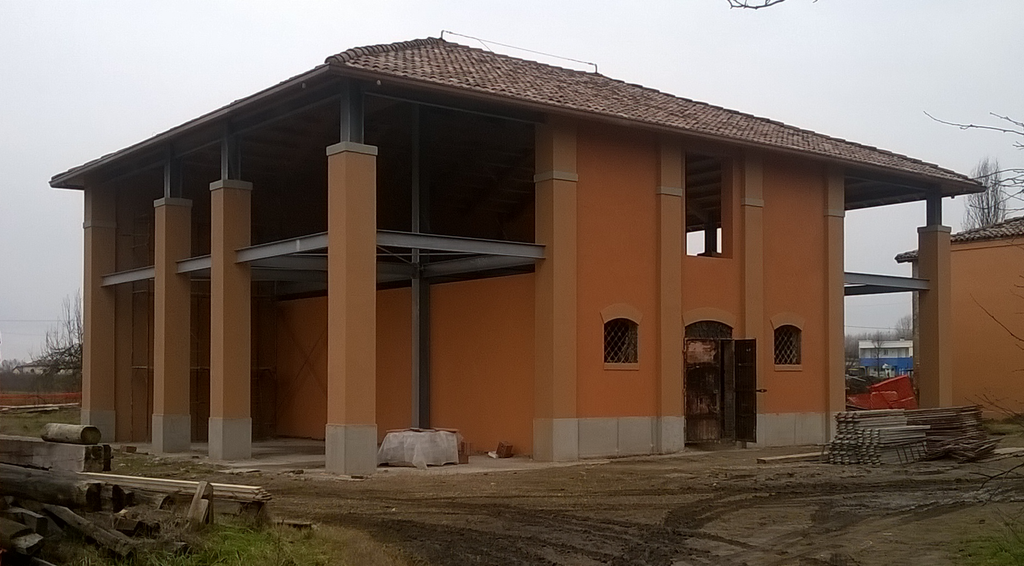

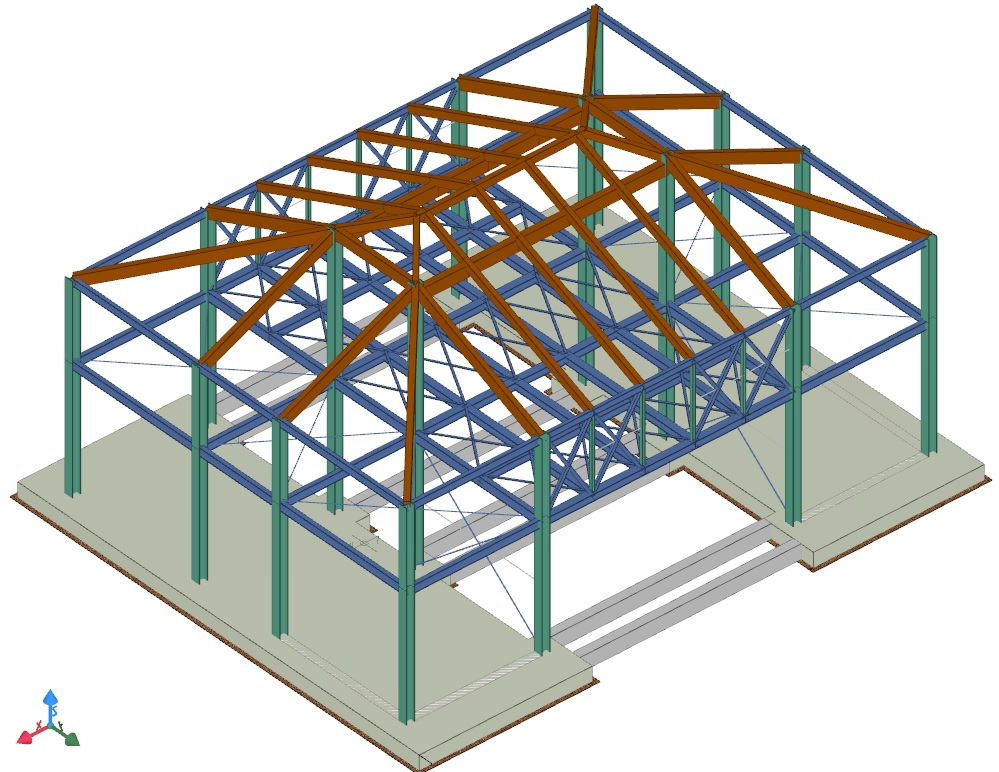

Struttura realizzata

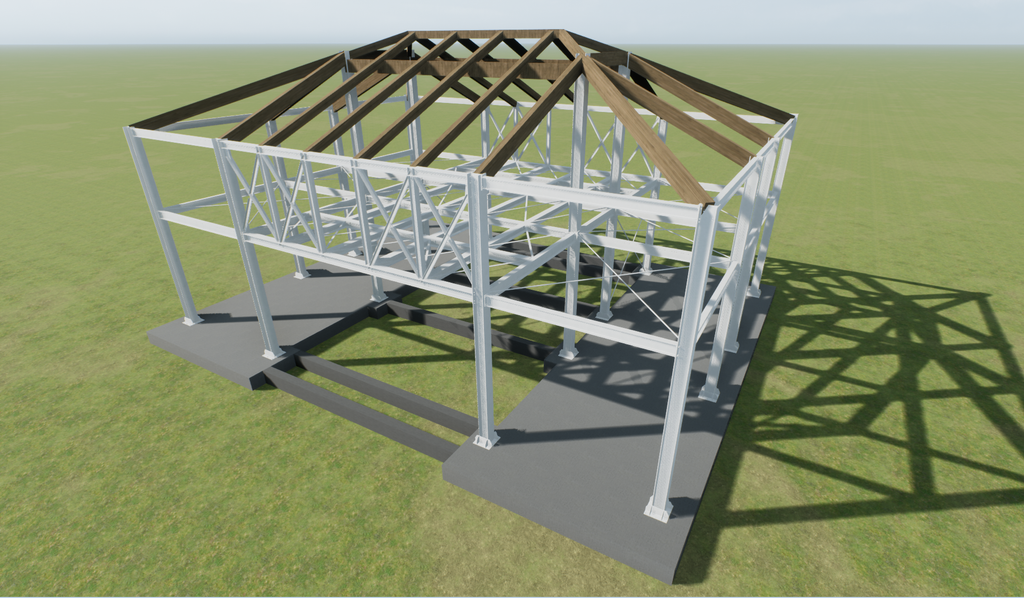

Schema 3d in realtà virtuale

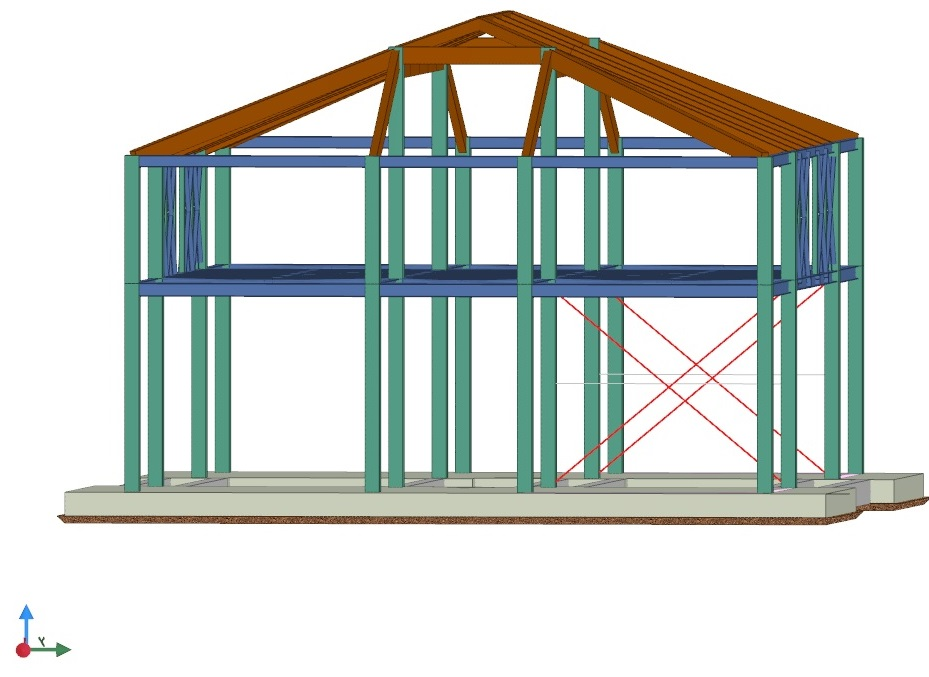

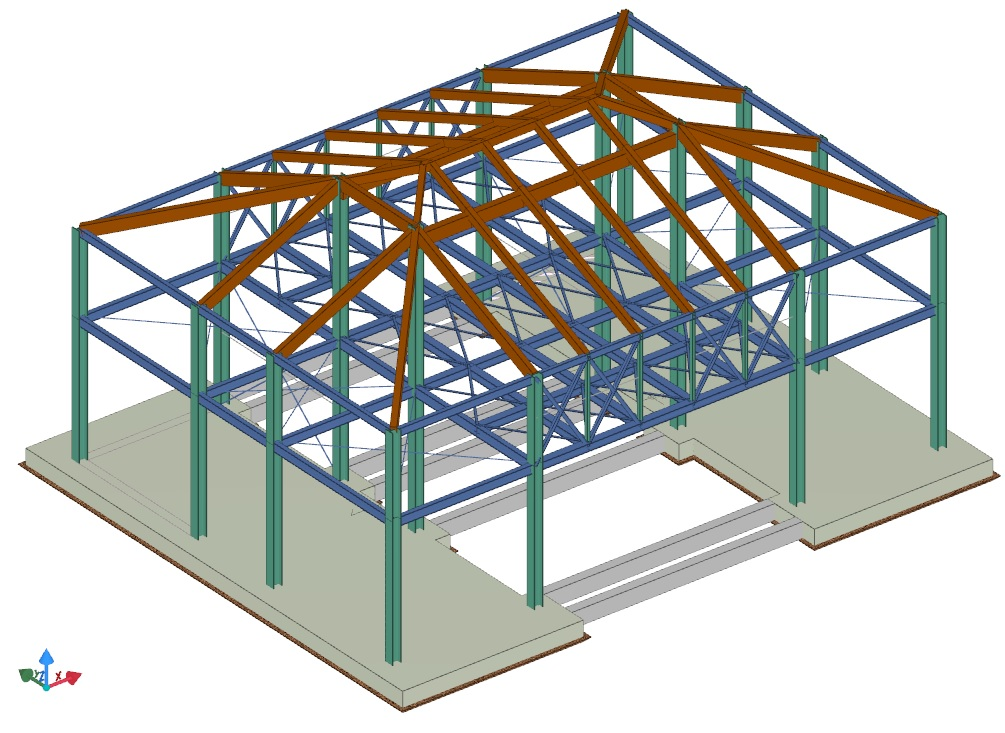

Vista anteriore modello strutturale ad oggetti
Vista posteriore modello strutturale ad oggetti

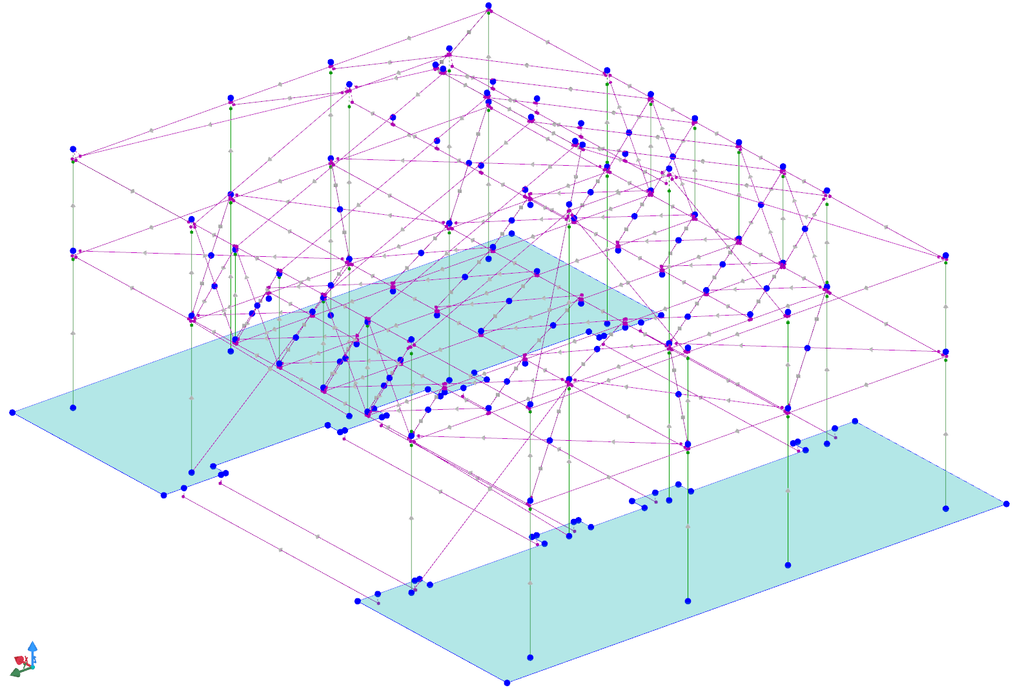

Schema strutturale a elementi finiti

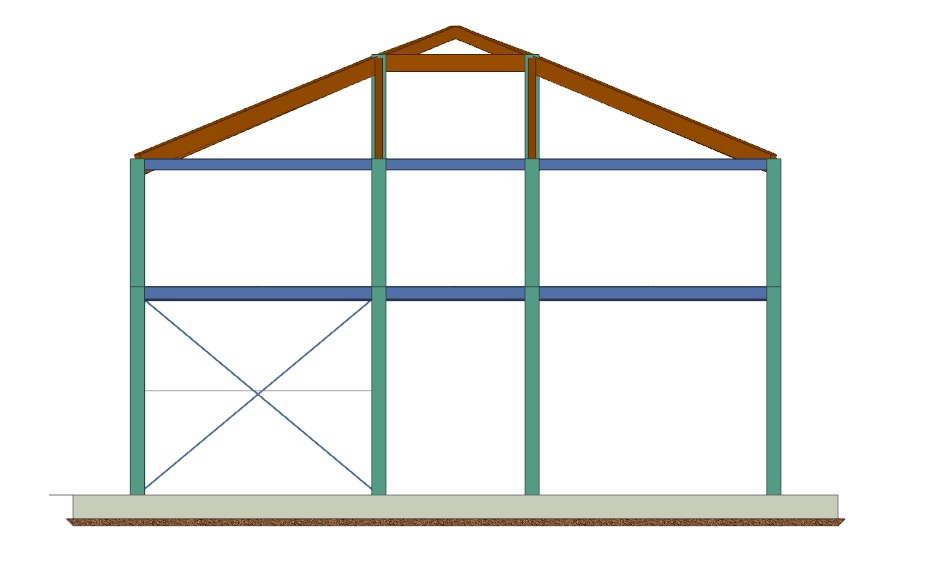

Schema dei controventi verticali

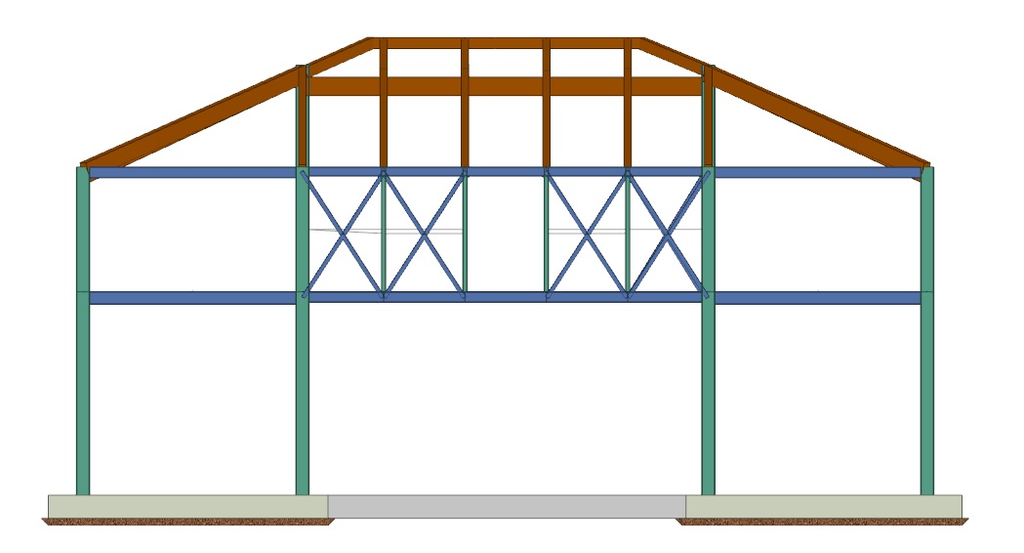

Prospetto
Prospetto
Vista dall’alto
Carpenteria primo livello

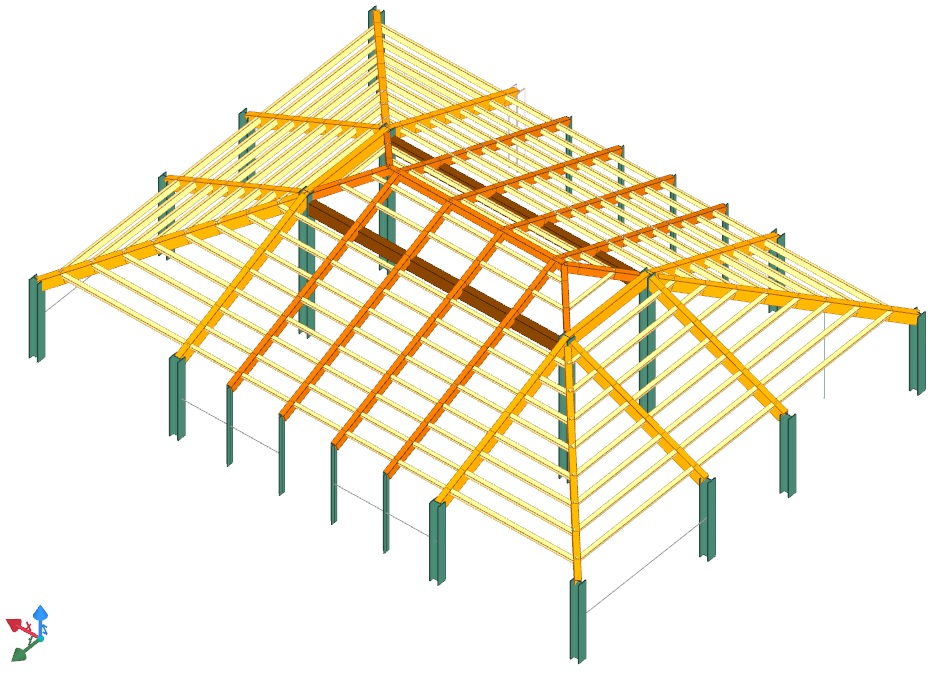

Schema della copertura in legno

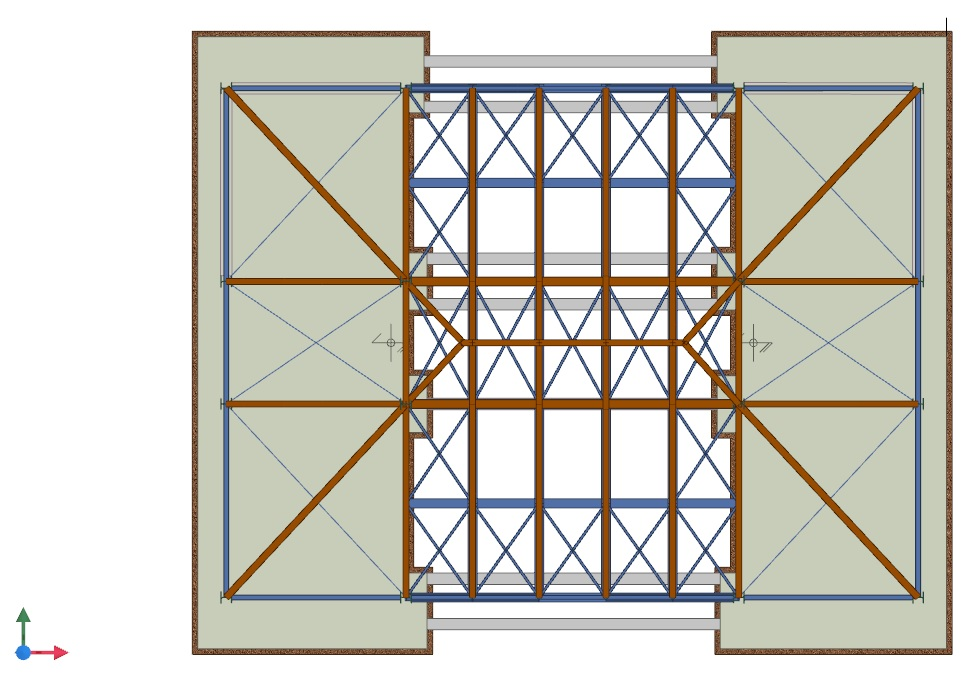

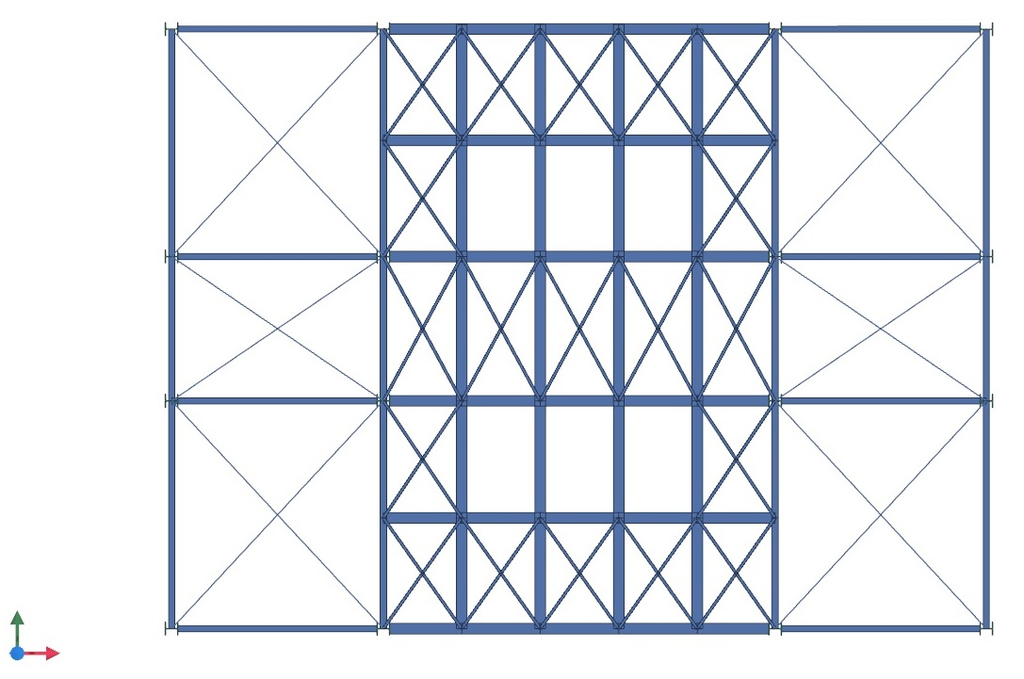

Controventi orizzontali di piano

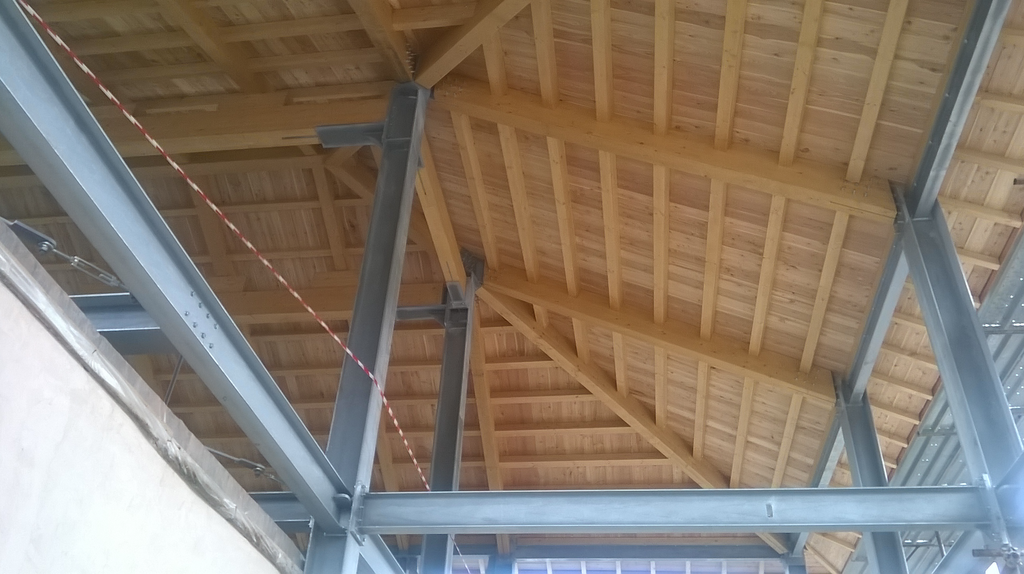

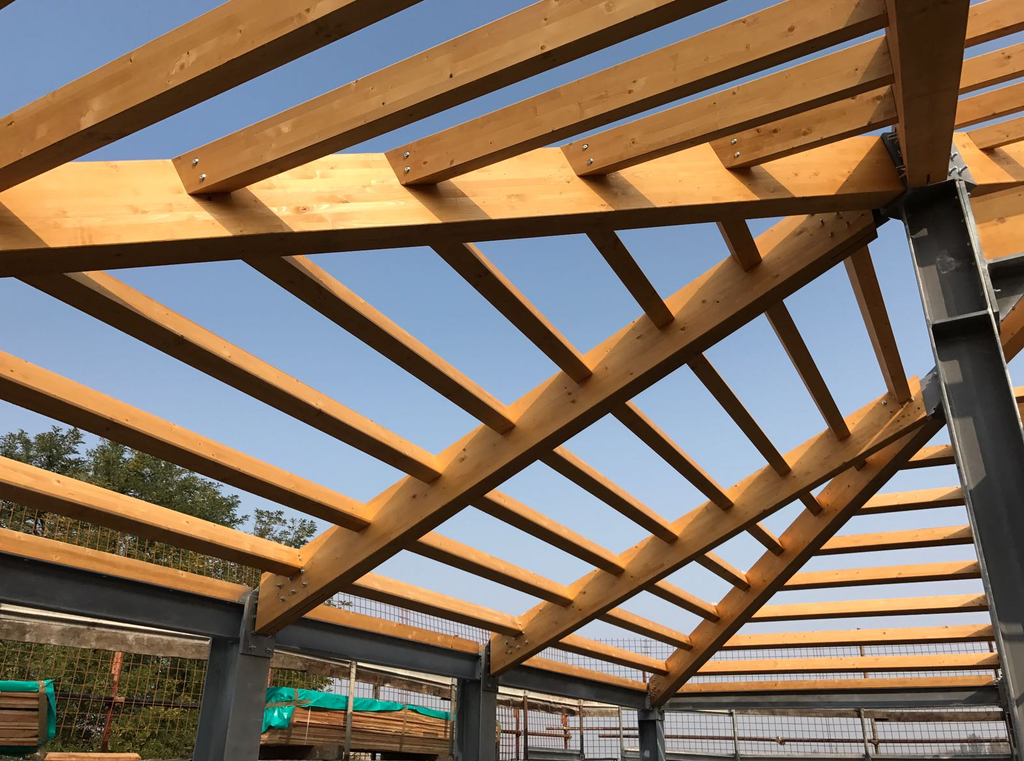

Particolare della copertura
Particolare della copertura

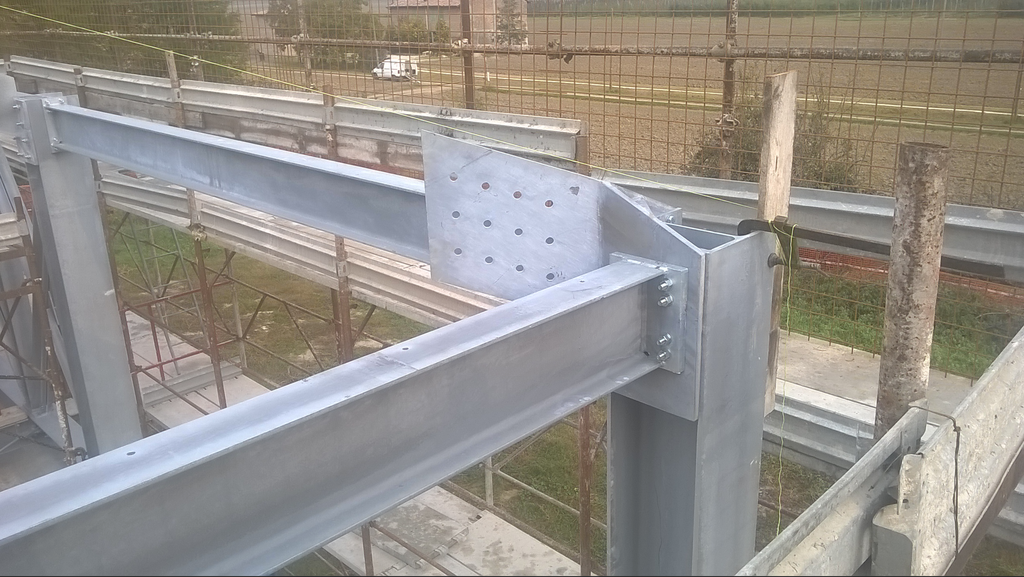

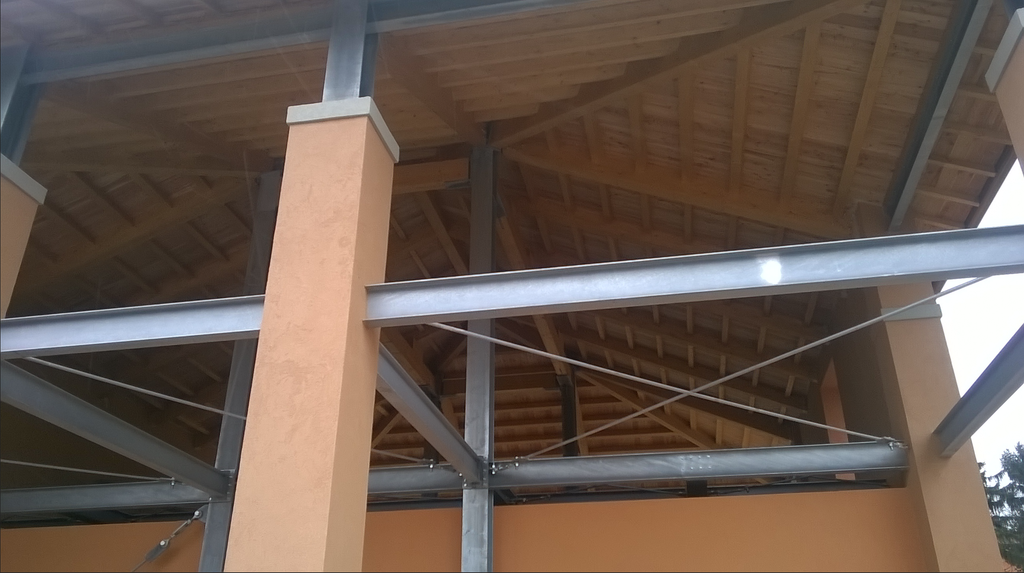

Particolare di collegamento acciaio-legno

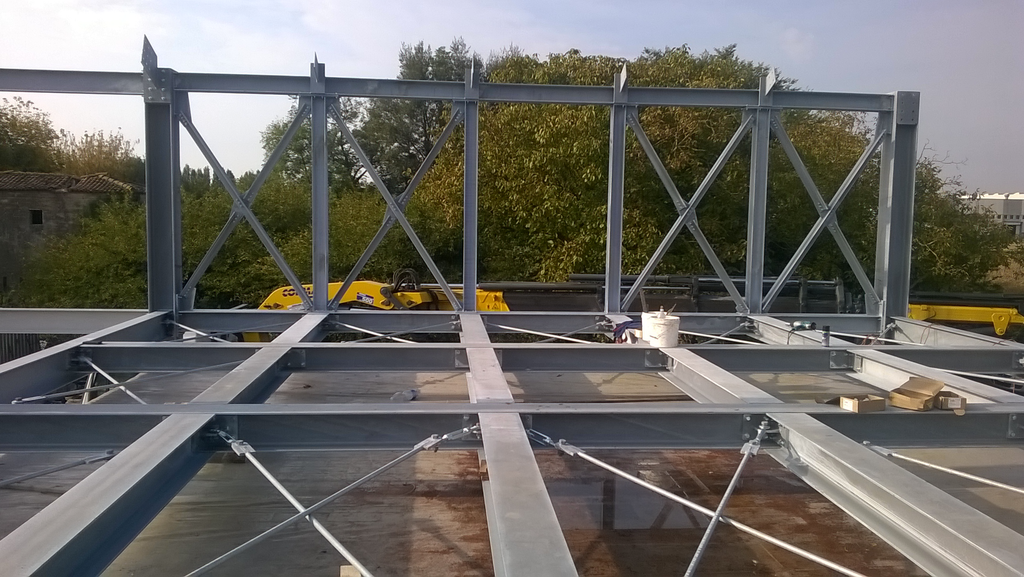

Particolari controventi orizzontali
Particolari controventi orizzontali e verticali

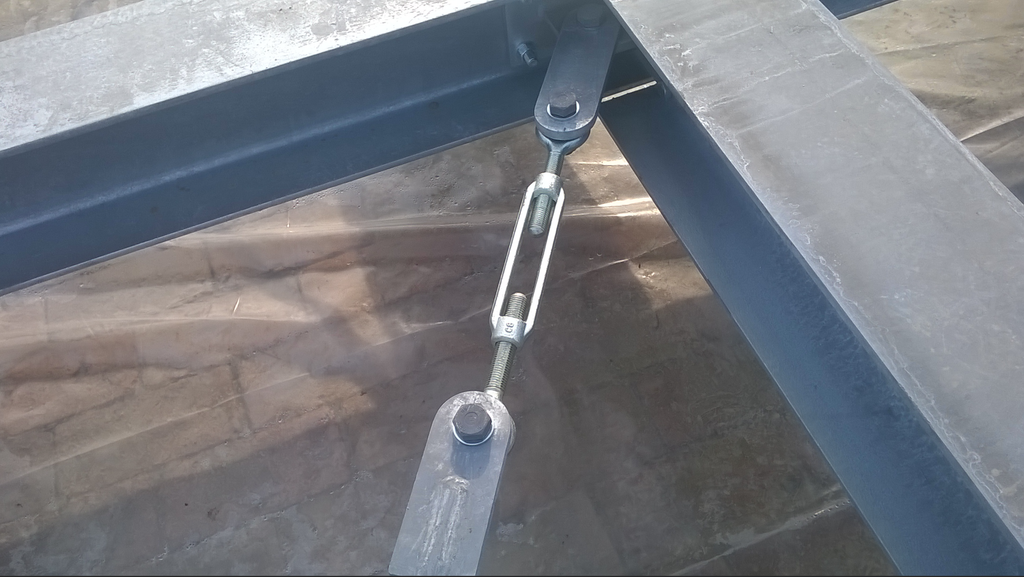

Particolare collegamento controvento orizzontale

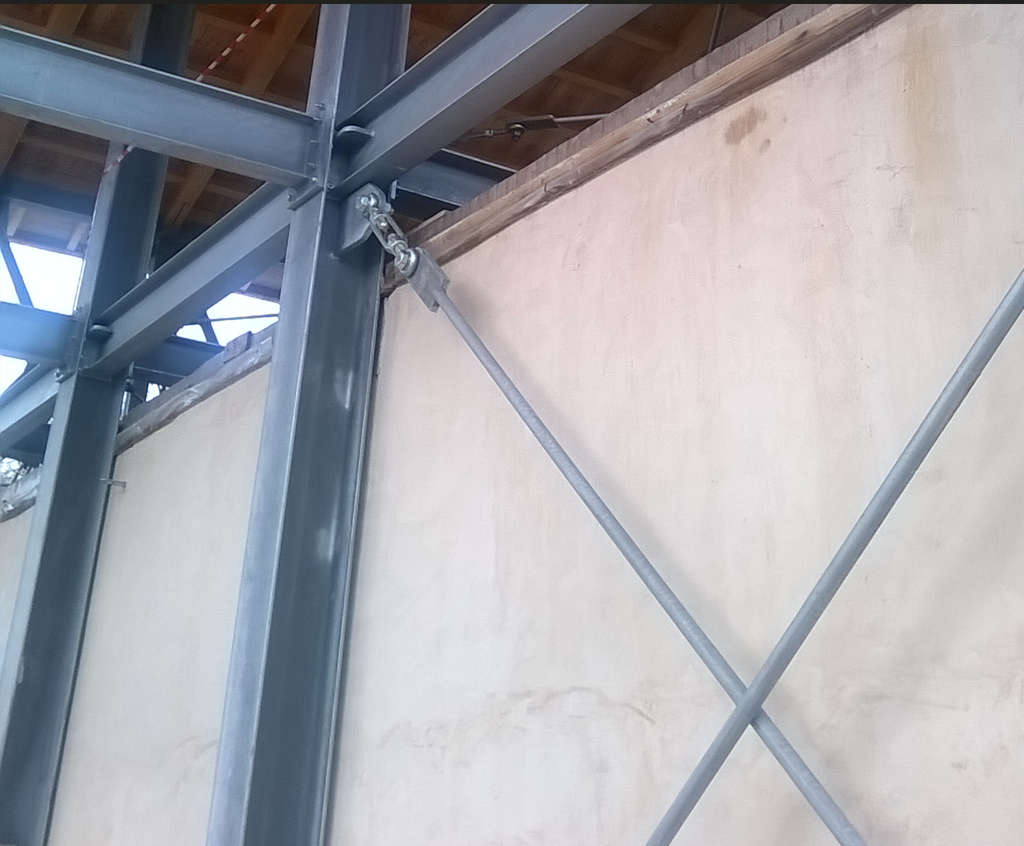

Particolare controvento verticale

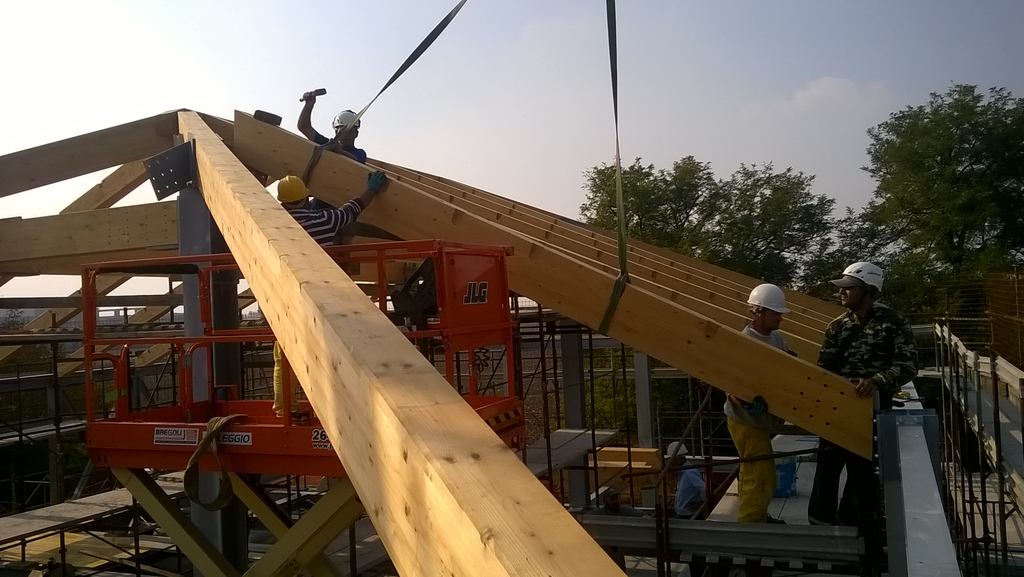

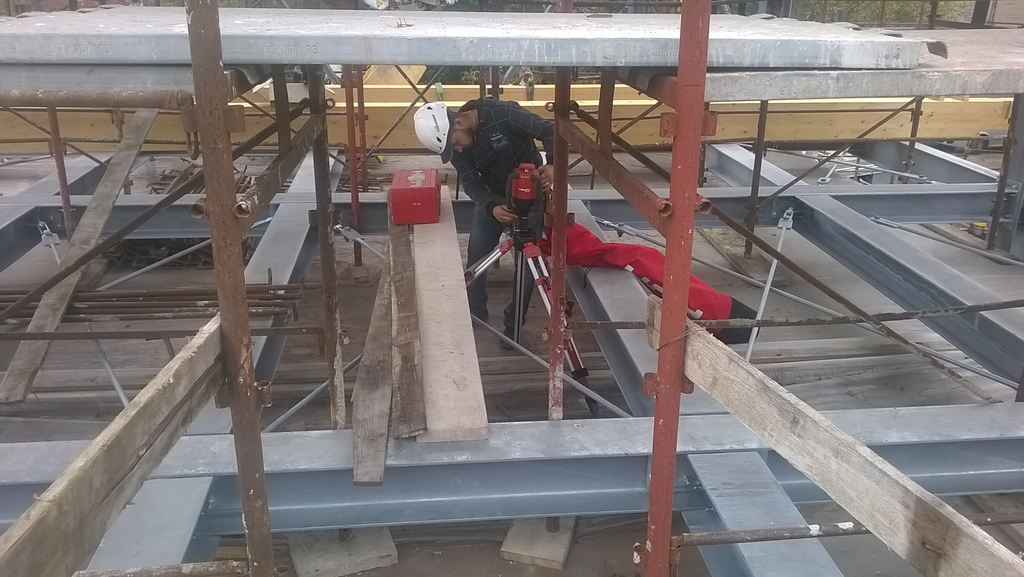

Posa in opera trave di legno

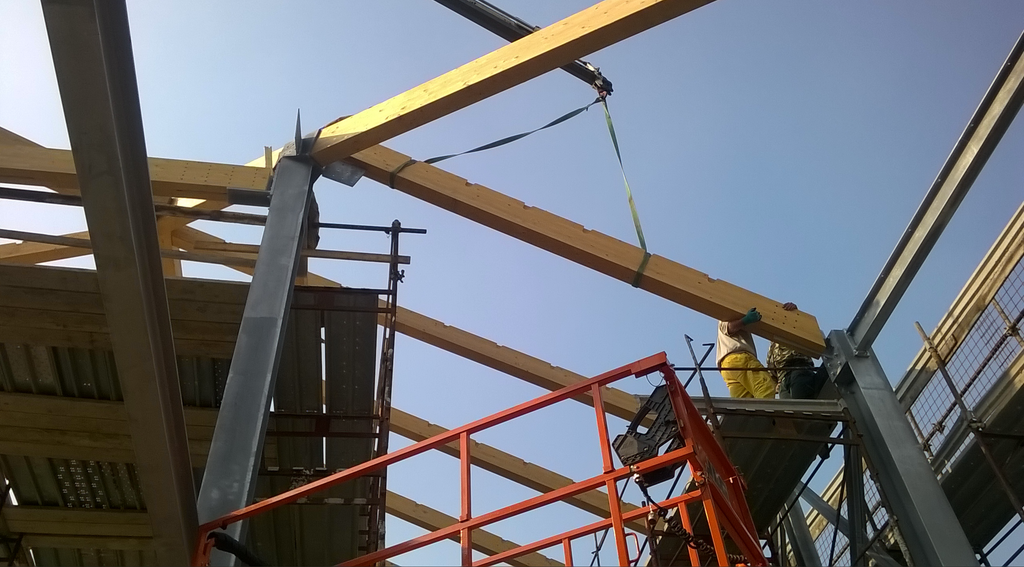

Posa in opera trave di legno

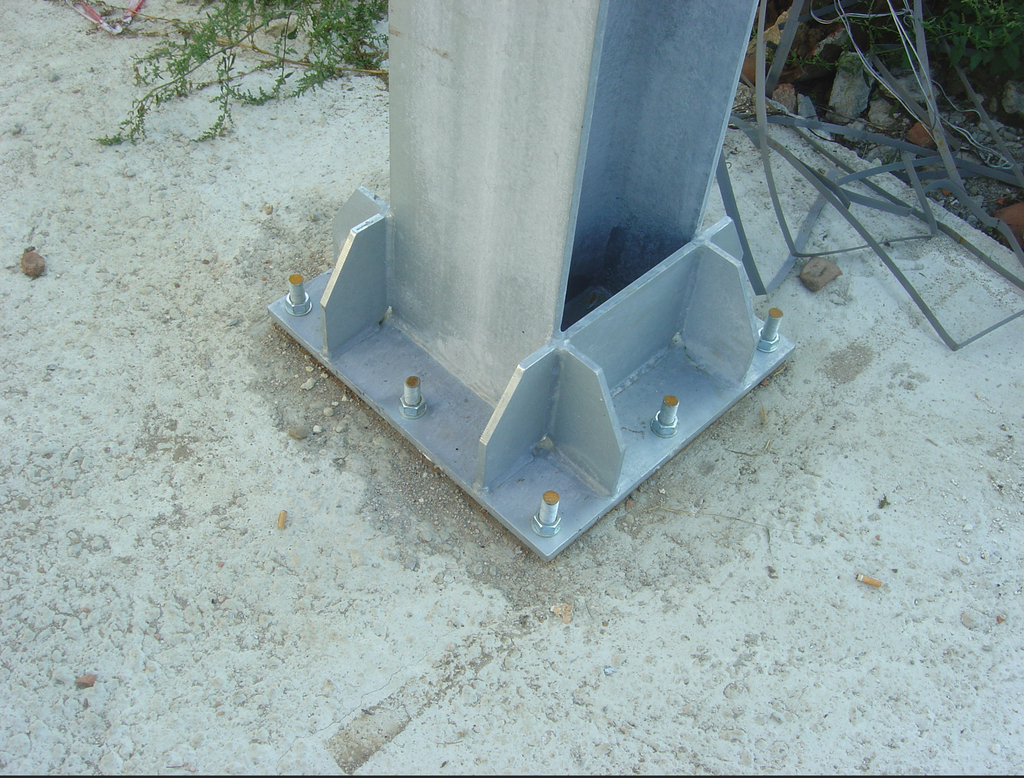

Particolare piastra di fondazione
